Фундаменты под опоры линий электропередачи типа "Ф-АМ" и "Ф-А5М"

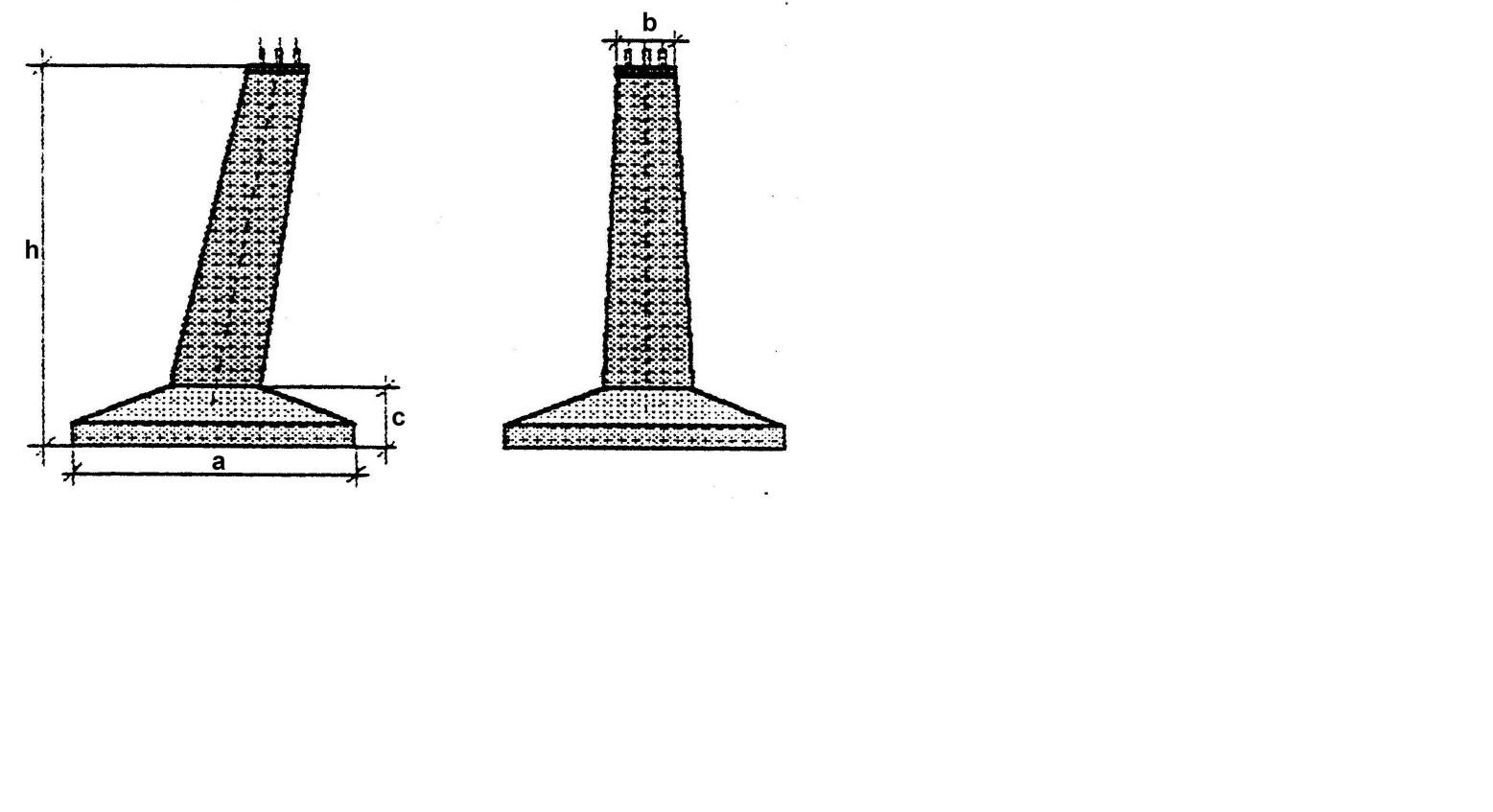

Марка  Размеры, мм Класс бетона Объем бетона, м3 Вес изделия, т Рабочие чертежи, ГОСТ, ТУ, Серия
фундамента h c a b
Ф3-АМ
2715 400 2100 400 400 1,7 4,3 Серия
Ф4-АМ
3115 2400 2 5 3.407-115
Ф5-АМ
450 2700 2,5 6,25
Ф6-АМ
400 3000 2,7 6,9

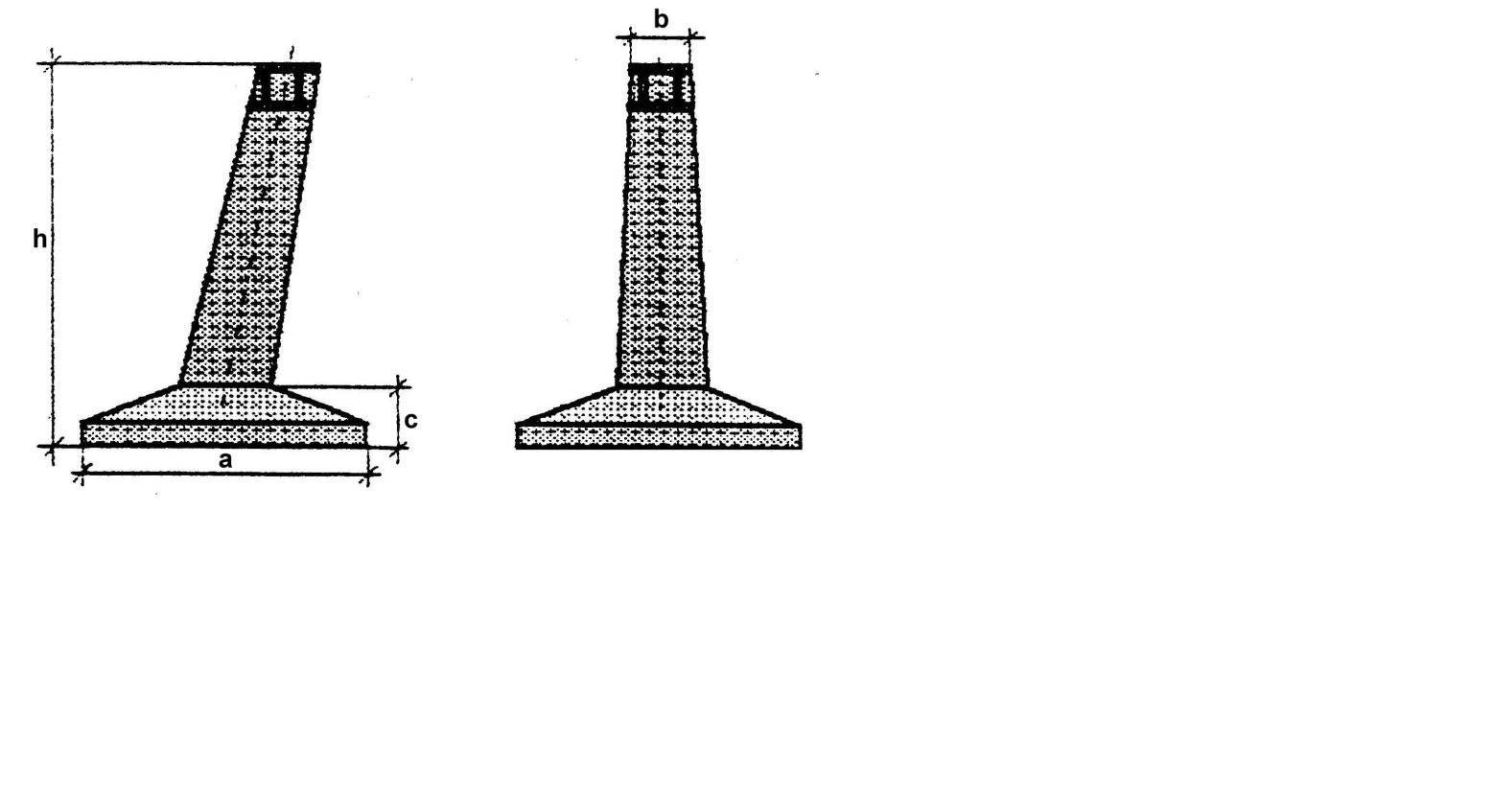

Марка  Размеры, мм Класс бетона Объем бетона, м3 Вес изделия, т Рабочие чертежи, ГОСТ, ТУ, Серия
фундамента h c a b
Ф3-АМ
3115 400 2100 400 400 1,7 4,3 С измененным армированием (отдельные чертежи)
Ф3-А5М
Ф5-АМ
2700 2,5 6,25
Ф5-А5М

Железобетонные фундаменты Ф3-АМ, Ф3-А5М, Ф5-АМ, Ф5-А5М грибовидной формы представляют собой монолитные конструкции и предназначены для монтажа линий электропередачи напряжением до 500 кВ на базе металлических опор.
        Фундаменты обеспечены необходимыми закладными элементами для обеспечения монтажа металлических опор ЛЭП.
