Анкерно-угловая опора 1,2УБ500-5

 Для транспортировки электроэнергии на сверхдальние расстояния используются магистрали линий электропередач номиналом 500кВ. На практике, такие трассы ЛЭП соединяют крупные энергетические сети, расположенные на существенном удалении друг от друга. После распада СССР, эти ЛЭП стали соединять между собой энергетические сети соседних республик. В связи с чем, их состоянию стали уделять повышенное внимание.

Маршруту будущей ЛЭП уделяется повышенное внимание еще на стадии разработки – проектировщики всячески стараются снизить количество поворотов трассы. Это, безусловно, влечет за собой дополнительные финансовые и временные затраты, однако они с лихвой окупаются, так как каждый поворот трассы – это дополнительные расходы на строительство и материалы. Дело в том, что в местах преодоления препятствий и поворотах трассы, продольные нагрузки компенсировать за счет тяжения проводов не удается. В результате приходится устанавливать анкерно-угловые опоры, обладающие необходимой жесткостью конструкции. Только такие опоры способны эксплуатироваться в течение длительного времени в условиях постоянно действующих продольных нагрузок.

Железобетонная анкерно-угловая опора 1,2УБ500-5 обладает необходимым запасом прочности и предназначена для установки и использования её в составе ЛЭП 500кВ. Произведенные на мощностях предприятия ЛЭПРФ железобетонная опора 1,2УБ500-5 допускается к установке и эксплуатации в III-V районах по ветровому давлению и I-IV району по толщине стенки гололеда. При этом, траверсы и сопутствующая арматура рассчитана на надежный крепеж тяжелых проводов – от АС330/43, до АС400/51. Для данных проводов, в различных условиях эксплуатации (климатический район, угол поворота) указаны размеры пролетов. В случае использования проводов иных марок, рекомендуется рассчитать пролетное расстояние заново, тем самым обеспечив оптимальные условия эксплуатации опоры и максимально положительный экономический эффект.

Для компенсации воздействующих на анкерно-угловую опору продольных нагрузок, конструкция данного сооружения предполагает использование устанавливаемых вместе со стойками в грунт ригелей и оттяжек. В качестве грозозащиты, конструкция опоры допускает установку тросостойки и закрепления защитного троса марки С70.

Полная информация об анкерно-угловой опоре 1,2УБ500-5 представлена в проекте, доступного по этой ссылке. Основные выдержки из проектной документации, содержащие информацию о расчетных данных и области применения, представлены ниже.


анкерно-угловая опора 1,2УБ500-5

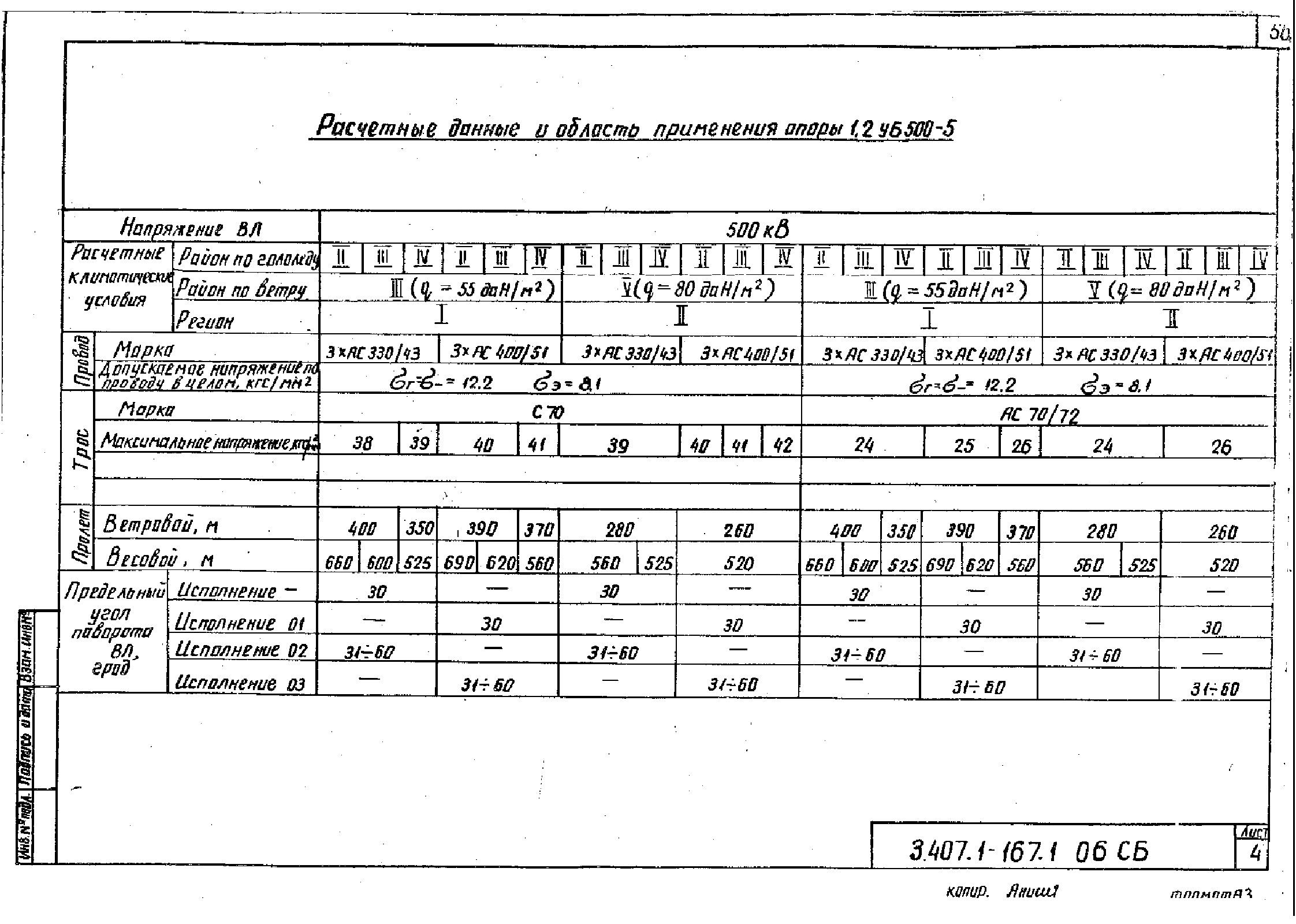

Технические характеристики и допустимые условия эксплуатации анкерно-угловой опоры 1,2УБ500-5
Спецификация элементов анкерно-угловой опоры 1,2УБ500-5
Спецификация элементов анкерно-угловой опоры 1,2УБ500-5
Спецификация элементов анкерно-угловой опоры 1,2УБ500-5
