Промежуточная железобетонная опора 1ПБ220-2

Воздушные линии электропередач, номиналом 220кВ относятся к ЛЭП высокого класса напряжений. Данный вид линий электропередач используется для соединения нескольких электростанций и распределительных пунктов в единую энергосистему. Такой подход к организации энергосистем позволяет значительно сократить потери, связанные с передачей электроэнергии. При строительстве ЛЭП номиналом 220кВ используется несколько типов опор, среди которых особое место отводится промежуточным опорам. На долю данного вида опор приходится до 90% от общего числа инженерных сооружений, возводимых при прокладке ЛЭП.

Промежуточные опоры значительно дешевле любых других опор, так как значительно проще в производстве. Однако при установке промежуточных опор имеются некоторые нюансы. Максимальный срок эксплуатации данной опоры возможен только в том случае, если она будет устанавливаться на прямых отрезках трассы ЛЭП. Только при такой установке промежуточной опоры удастся избежать воздействия на нее серьезных продольных нагрузок, возникающих вследствие неравномерного тяжения проводов. При правильном возведении ЛЭП, подходящие к промежуточным опорам провода, уравновешивают отходящие от них провода, компенсируя, таким образом, продольные нагрузки.

Промежуточная железобетонная опора 1ПБ220-2 выполнена в двухстоечном варианте. Такая компоновка конструкции обеспечивает опоре искомый уровень жесткости и надежности. Благодаря подобному подходу, промежуточная железобетонная опора 1ПБ220-2 допускается к эксплуатации в III районе по ветровой нагрузке и I-IV району по гололеду. При этом, крепежная арматура (траверсы, зажимы и пр.) рассчитаны на крепеж проводов тяжелых марок, АС400/51 включительно. В случае возникновения необходимости, допускается применения проводов других марок, однако, при рекомендуется рассчитывать заново длину пролетов.

Стойки промежуточной железобетонной опоры 1ПБ220-2 изготавливаются методом центрифугирования. В качестве основы используется собранный из предварительно напряженной высокопрочной арматуры каркас, заливаемый тяжелым бетоном. Предварительное напряжение стойки обеспечивает ей серьезный уровень защиты от образования трещин, что значительно продлевает допустимый срок эксплуатации опоры.

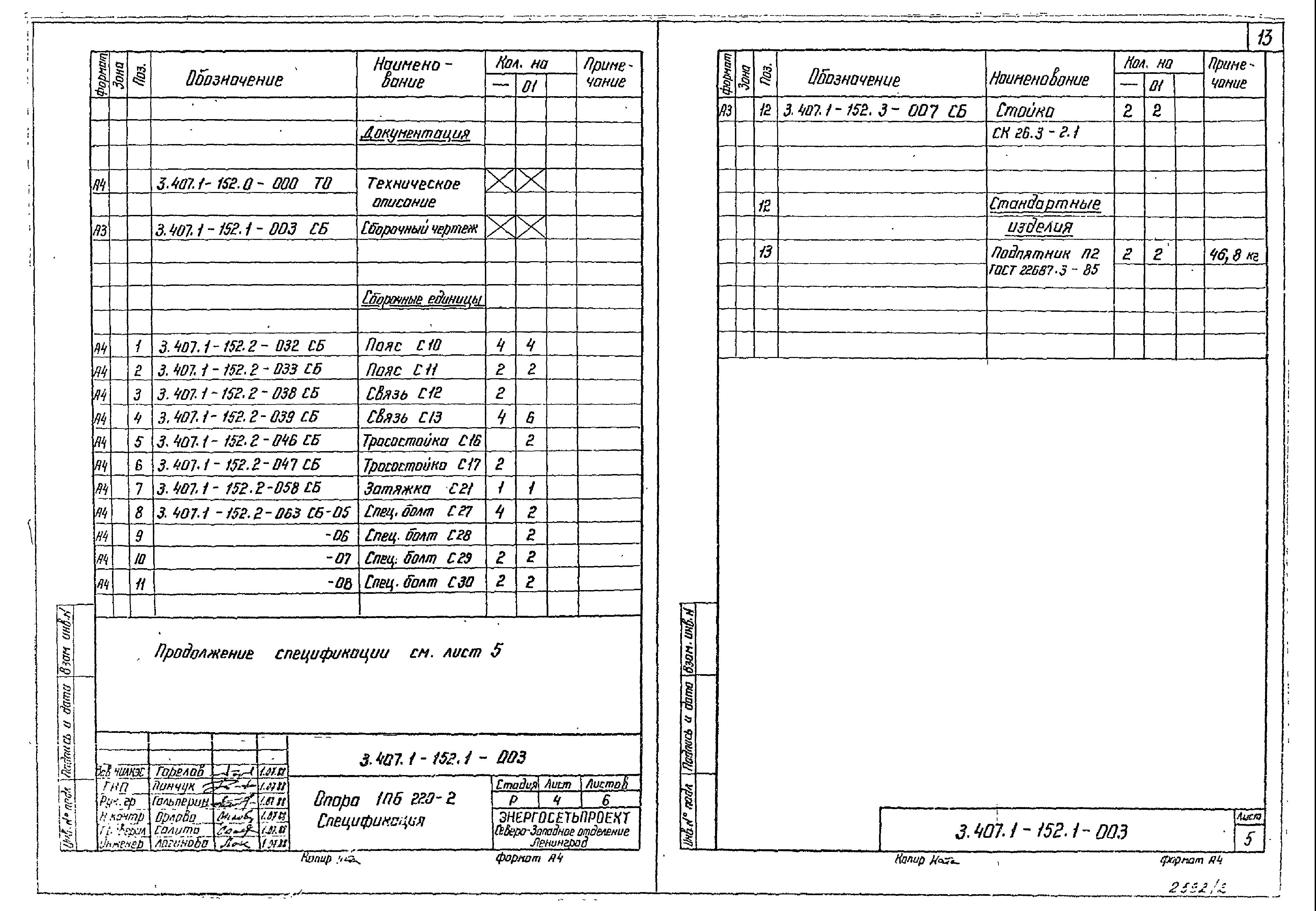

Вся информация о габаритах, спецификации и допустимом уровне нагрузки представлена ниже. Проект промежуточной железобетонной опоры доступен по ссылке.
