Промежуточная опора ПБ110-3
Для возведения ВЛ номиналом 110кВ используется несколько типов опор: концевые – устанавливаются на конечных участках трассы ЛЭП, анкерно-угловые – устанавливаются в опорных точках и поворотах трассы, промежуточные – устанавливаются на прямых участках ВЛ. Среди всех видов опор, особое место занимают промежуточные – в отдельно взятых проектах их количество может достигать 90% от всех опор.
Особенность их эксплуатации заключается в том, что при соответствующей проекту установке, данный вид сооружений не испытывает продольных нагрузок. Обеспечивается это за счет того, что закрепленные на опоре провода уравновешивают друг друга. В результате опора подвергается лишь поперечным нагрузкам обусловленных давлением ветра и вертикальных нагрузок, обусловленных как собственной массой, так и массой закрепленных проводов.
Промежуточная железобетонная опора ПБ110-3, изготовленная на предприятии ЛЭПРФ допускается к установке и эксплуатации в составе ВЛ номиналом 110кВ в I-II районах по гололедной нагрузке на провода и III району по ветровому давлению. Внедренная на нашем предприятии технология изготовления стоек, обеспечивает им повышенную прочность и надежность. Предварительное напряжение стойки, в совокупности с применением высококачественных материалов (высокопрочная стальная арматура и тяжелые марки бетона), обеспечивают конической стойке устойчивость к образованию трещин, чем значительно продлевается эффективный срок службы всей опоры.
Траверсы и зажимы промежуточной железобетонной опоры ПБ110-3 рассчитаны на крепеж проводов марки АСО-240. В случае использования проводов иных массо-габаритных параметров, рекомендуется произвести перерасчет пролетов, дабы обеспечить оптимальный режим эксплуатации.

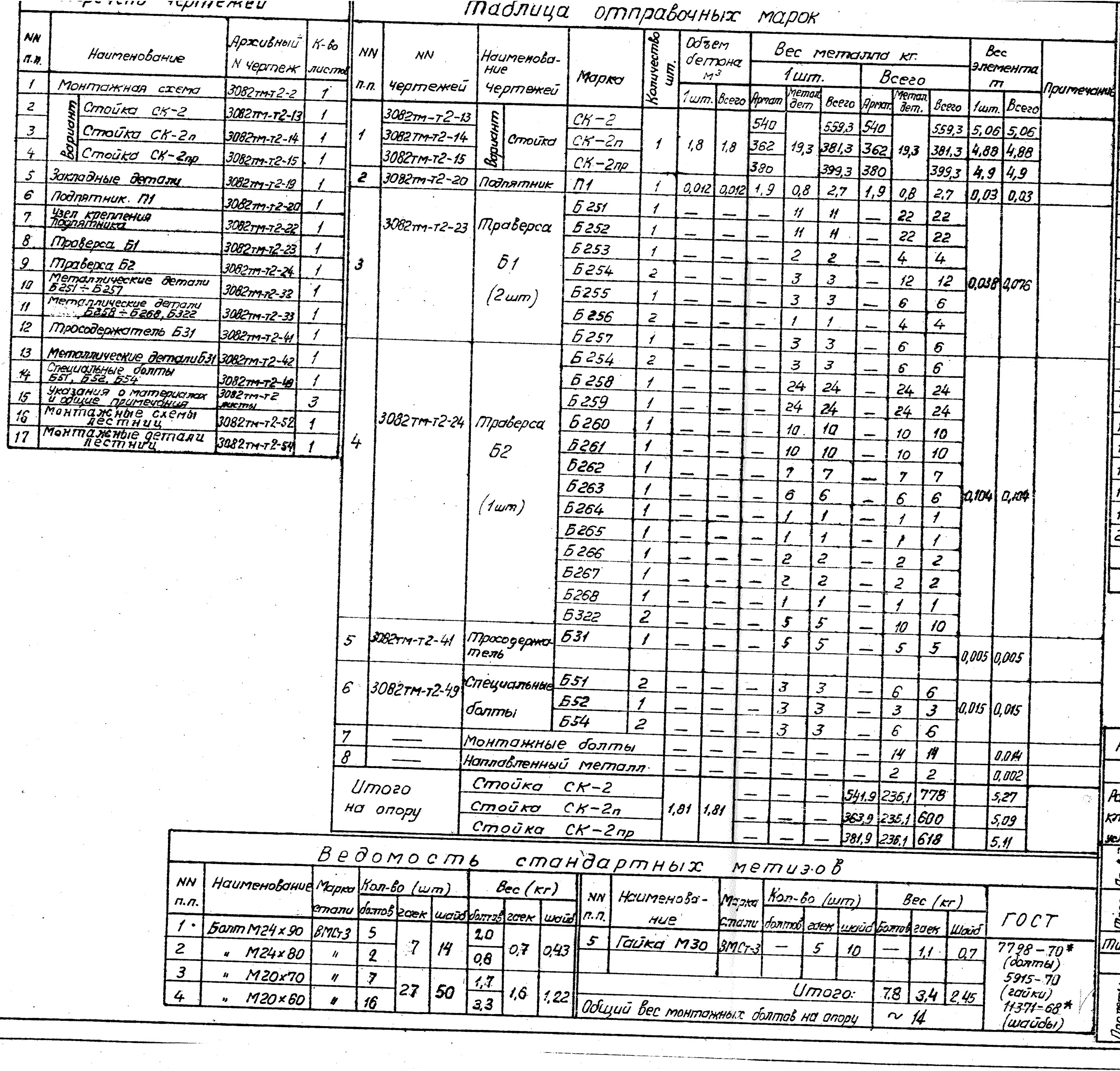

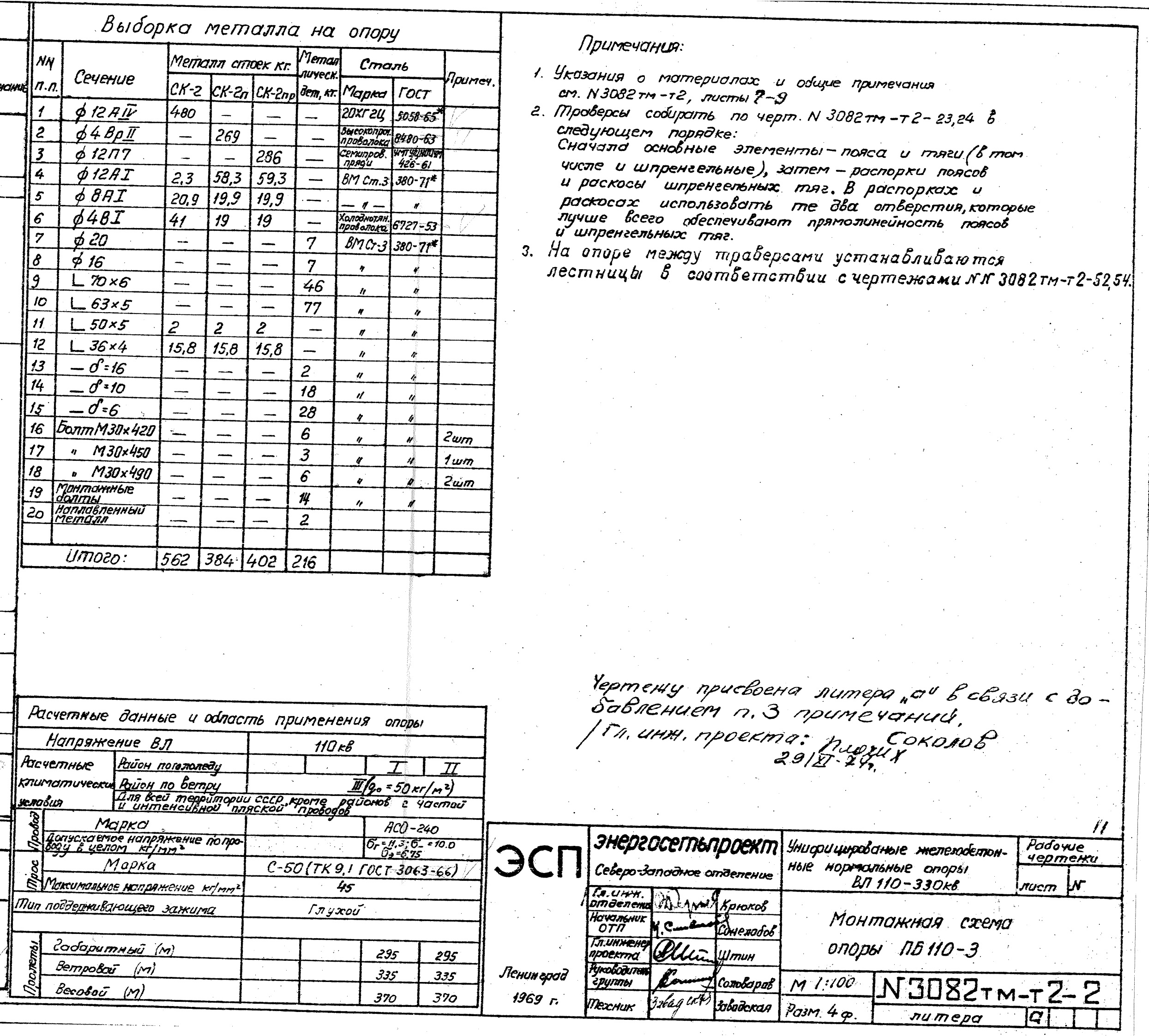

Ниже представлены основные выдержки из проектной документации, содержащие информацию о спецификации элементов промежуточной железобетонной опоре ПБ110-3, а также допустимых условиях эксплуатации.
 |
