Фланцевая круглоконическая опора освещения - КФОО

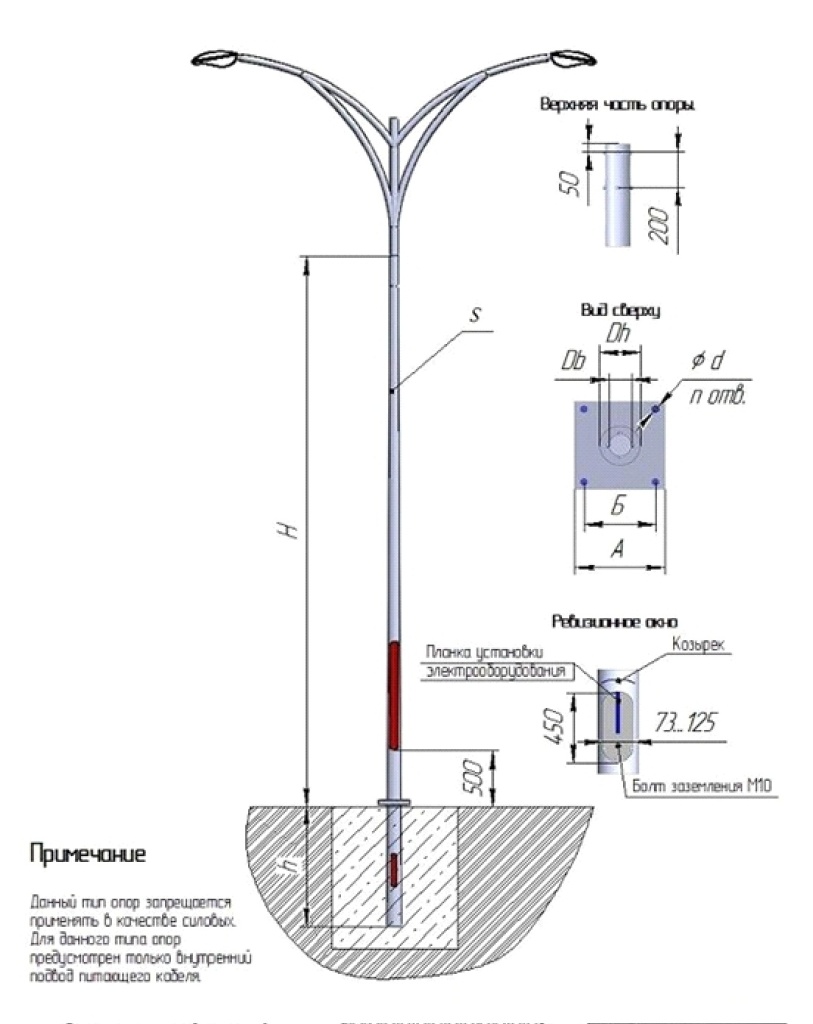

Обозначение опоры	Обозначение опорного фундамента	Масса, кг	Макс-е гор-е усилие, кг	Размеры, мм
Обозначение опоры	Обозначение опорного фундамента	Масса, кг	Макс-е гор-е усилие, кг	H	h	Db	Dh	s
КФОО-80-5,0/6,2	ОФ-20/4/К180-1,2-б	78	80	5 000	1 200	75	135	4
КФОО-80-6,0/7,2	ОФ-20/4/К180-1,2-б	89	80	6 000	1 200	75	147	4
КФОО-150-7,0/8,5	ОФ-30/4/К230-1,5-б	139	150	7 000	1 500	75	159	4
КФОО-150-8,0/9,5	ОФ-30/4/К230-1,5-б	155	150	8 000	1 500	75	171	4
КФОО-150-9,0/11,0	ОФ-30/4/К300-2,0-б	210	150	9 000	2 000	75	183	4
КФОО-150-10,0/12,0	ОФ-30/4/К300-2,0-б	228	150	10 000	2 000	75	195	4
КФОО-150-11,5/13,5	ОФ-30/4/К300-2,0-б	249	150	11 500	2 000	66	204	4

Расшифровка маркировки опоры: КОО-Х-Х/Х

КФОО – коническая опора освещения фланцевая

Х – Максимальное горизонтальное усилие в верхней точке опоры

Х/Х – Высота опоры над поверхностью земли / общая высота опоры

Металлические несиловые круглоконические опоры используются для обеспечения надежного освещения мостов, автостоянок, дорог, парков, скверов и площадей, а также прочих крупных городских объектов. Область применения несиловой круглоконической опоры освещения ограничена I-VII районами по ветровому давлению (классификация районов согласно СНиП 2.01.07-85 «Нагрузки и воздействия»). Конструкция данного типа опор в снаряженном состоянии выдерживает воздействие гололедной, ветровой и снеговой нагрузок, а также их различные комбинации.

На нашем предприятии несиловые круглоконические опоры освещения изготавливаются из листовой стали толщиной от 3 до 4 миллиметров. Марка стали и толщина листа определяются в зависимости от условий эксплуатации и климатической зоны, где будет установлена опора, в соответствии положениям СНиП II-23-81 «Стальные конструкции». В верхней части этой опоры располагается дополнительный узел, значительно упрощающий и облегчающий процесс установки и крепления кронштейнов.

Чтобы обеспечить надежный уровень защиты поверхности опоры от весьма агрессивного воздействия окружающей среды, её поверхность обрабатывается методом горячего цинкования в соответствии с ГОСТ 9.307-89. Нанесенное антикоррозийное покрытие обеспечивает сохранность изделий в процессе эксплуатации на протяжении 25-30 лет. Этот тип покрытия не является декоративным – его назначением является исключительно защита опоры от коррозии. При необходимости, на поверхность опоры может быть нанесен дополнительный слой лакокрасочного покрытия. Цвет стоит оговаривать заранее – на стадии заказа.

Устанавливаются фланцевые опоры на предварительно изготовленное железобетонное основание, по центру которого размещается металлический опорный фундамент (марка фундамента указывается для каждой фланцевой опоры). Именно на этот опорный фундамент и устанавливается несиловая круглоконическая опора освещения. После чего закрепляется фланцевым соединением. Бесспорным преимуществом такого метода установки является то, что опора получается абсолютно ремонтопригодной – то есть в случае поломки опоры её легко можно снять с основания и заменить. Что, в случае использования прямостоечной опоры было бы весьма нелегким, затратным и длительным делом.
