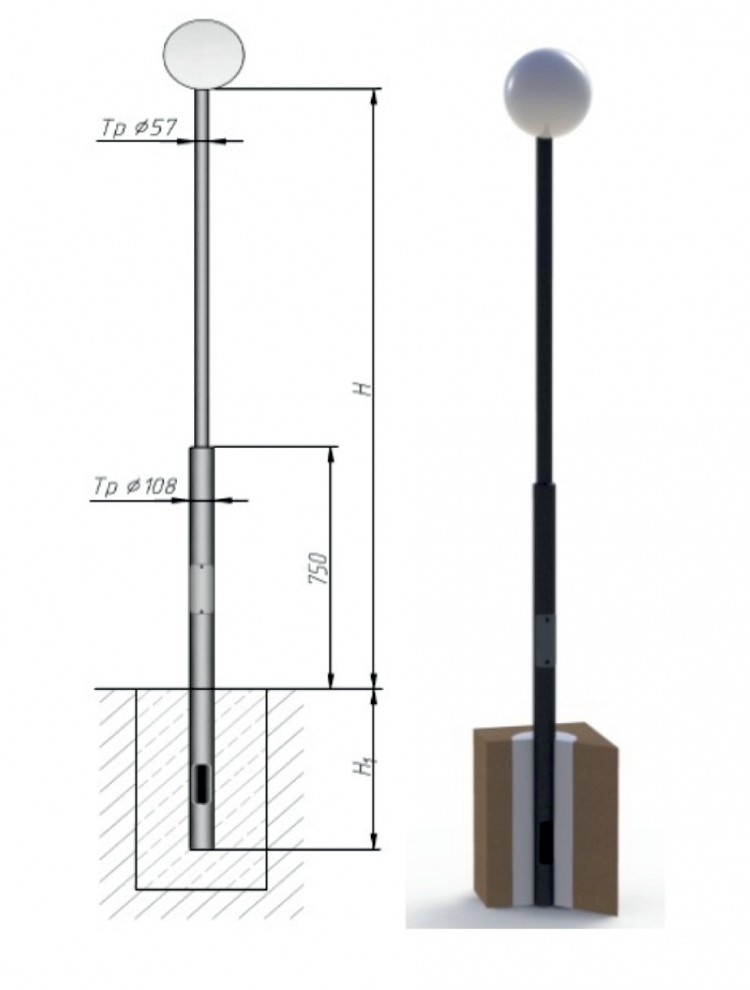

Трубчатая опора освещения - ОТ(133/108)

Обозначение опоры	H, м рабочая высота (высота надземной части)	H1, м высота подземной части	Масса, кг
ОТ(133/108)-5,0-1,5	5	1,5	95
ОТ(133/108)-5,0-2,0	5	2	103
ОТ(133/108)-6,0-1,5	6	1,5	108,2
ОТ(133/108)-6,0-2,0	6	2	115,3
ОТ(133/108)-7,0-1,5	7	1,5	121
ОТ(133/108)-7,0-2,0	7	2	128,1
ОТ(133/108)-8,0-1,5	8	1,5	131
ОТ(133/108)-8,0-2,0	8	2	138,1
ОТ(133/108)-9,0-1,5	9	1,5	146
ОТ(133/108)-9,0-2,0	9	2	154

Маркировка опоры ОТХ/Х-Х1-Х2
ОТ– опора трубчатая
Х/Х – соотношение диаметра опоры в нижней и верхней части конструкции
Х1 – рабочая (надземная) высота
Х2 – подземная глубина опоры

Трубчатые опоры освещения ОТ(133/108) достаточно популярны на отечественном рынке. Высокий спрос на данные изделия обусловлен их практичностью, надежностью и высокими эстетичными показателями. Трубчатые опоры освещения ОТ(133/108) используются для освещения торговых комплексов и прилегающих к ним территорий, открытых торговых точек (рынков), магазинов, детских садов и площадок, прилегающих к школам территорий, автозаправочных станций, парков, набережных, проспектов, скверов и аллей. Внешний вид трубчатой опоры ОТ (133/108) позволяет использовать её для построения эффективной осветительной сети практически для любого крупного объекта муниципального или коммерческого назначения.

Наш завод изготавливает металлические опоры освещения ОТ (133/108) из прямошовных электросварных труб в соответствии с положениями ГОСТ 10704-91. Это обеспечивает опоре высокую прочность и надежность при рабочей высоте от 5 до 9 метров.

Конструкция опоры предполагает подземный (траншейный) метод подводки кабеля электропитания. Для удобства подключения электричества, в нижней части опоры предусмотрен специальный лючок, через который осуществляется подвод кабеля. В верхней, надземной, части опоры имеется еще один лючок, используемый для монтажа проводов и удобства обслуживания.

В целях повышения эффективного срока эксплуатации трубчатых опор освещения на нашем предприятии внедрена дополнительная технологическая операция. На поверхность опоры освещения методом горячего цинкования (выполняется в соответствии с ГОСТ 9.307-89) наносится антикоррозийное покрытие, выполняющее защитные функции и оберегающее опору от агрессивного воздействия окружающей среды. Благодаря данному покрытию, реальный срок службы опор значительно увеличился и достиг значения 25-30 лет.

Прямостоечная металлическая опора освещения устанавливается в грунтовый котлован на глубину от полутора до двух метров. Точное значение устанавливается в зависимости от исполнения опоры и типа грунта. После установки опоры в котловане, она отцентровывается, после чего котлован бетонируется. Такой способ установки опор освещения показал себя с наилучшей стороны – соединение прочное, надежное и долговечное.
