Силовая трубчатая опора освещения - СТОО
| Обозначение опоры | Масса, кг | Максимальное горизонтальное усилие, кг | Размеры, мм | |||
|---|---|---|---|---|---|---|
| H | h | D1 | D2 | |||
| СТОО-400-8,5/10,5 | 405 | 400 | 8500 | 2000 | 219 | 168 |
| СТОО-400-8,5/11,0 | 429 | 400 | 8500 | 2500 | 219 | 168 |
| СТОО-700-8,5/10,5 | 540 | 700 | 8500 | 2000 | 273 | 219 |
| СТОО-700-8,5/11,0 | 562 | 700 | 8500 | 2500 | 273 | 219 |
| СТОО-300-9,0/11,0 | 316 | 300 | 9000 | 2000 | 219 | 159 |
| СТОО-400-9,0/11,0 | 440 | 400 | 9000 | 2000 | 219 | 168 |
| СТОО-700-9,0/11,0 | 566 | 700 | 9000 | 2000 | 273 | 219 |

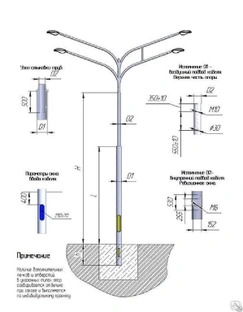

Маркировка опоры: СТОО – Х – Х/Х
Трубчатые силовые опоры устанавливаются по обочинам дорог и крупных магистралей для закрепления на них кабелей электрической сети наружного освещения, осветительных приборов. В результате, с помощью этих опор создается надежная осветительная сеть. При этом, запаса прочности трубчатых опор хватает на то, чтобы устанавливать на них крупноформатные информационные либо рекламные щиты.
К данным конструкциям предъявляются весьма серьезные требования по качеству исполнения и выдерживаемой нагрузке. Силовые трубчатые опоры должны быть равнопрочные по всем поперечным осям и способными выдержать максимальную суммарную нагрузку, величина которой эквивалентна нормированной нагрузке, приложенной к верхней части опоры.
Внешне, конструкция силовых опор представляет собой сварные трубчатые сварные металлические изделия, основания (стволы) которых изготовлены из труб. На нашем предприятии процесс изготовления труб и опор происходит в полном соответствии положениям ГОСТ 8732-78, ГОСТ 10704-91. Марка стали выбирается в соответствии СНиП II-23-81, основанием для выбора служит климатический район, где будет установлена опора.
После изготовления опоры, она проходит специальный процесс обработки, в ходе которого на поверхность опоры наносится защитное покрытие. На нашем заводе применяется метод горячего цинкования, так как только он обеспечивает необходимый уровень адгезии покрытия к поверхности опоры. Защитное покрытие обеспечивает сохранность силовой трубчатой опоры освещения в течение 25-30 лет. После нанесения защитного слоя, на поверхность опоры может быть дополнительно нанесено лакокрасочное покрытие, в соответствии с пожеланиями клиента. Цвет и необходимость процедуры обязательно уточняйте на стадии оформления заказа.
Прямостоечные трубчатые опоры устанавливаются грунтовый котлован, параметры которого предварительно рассчитаны (при расчетах принимаются во внимание тип грунта, габариты опоры, климатические условия эксплуатации и номинальные нагрузки на опору). После установки конструкции в грунт, она отцентровывается и заливается бетоном, марка которого также подбирается в строгом соответствии расчетным данным.
