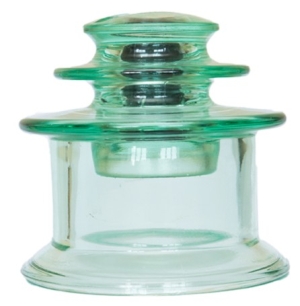

Изоляторы штыревые стеклянные ШС 10Д
Штыревые стеклянные изоляторы ШС-10Е предназначены для изоляции и крепления проводов ЛЭП и в РУ электростанций и подстанций переменного тока частотой до 100 Гц.
Буквенный индекс в конце типа изолятора - это индекс модернизации.
- Данный тип "Е" монтируется на высоковольтные траверсы, оголовья и штыри с помощью крюка КН-22. Для крепления же провода используются колпачки КП-22, К-7, К-9.
- Основное отличие изолятора ШС-10Е от других видов заключается в том, что изделие имеет одну цельную деталь, а не несколько сборных. Крепление неизолированного провода к шейке изолятора ШС-10Е осуществляется с помощью проволочной вязки ВШ-1 или спиральной вязки серии ПВС.
- В качестве электроизоляционного материала в изоляторе используется закаленное стекло, имеющее высокую изолирующую способность, механическую прочность, термическую и химическую устойчивость.
- По сравнению с выпускавшимся ранее изолятором ШС-10Д, изолятор ШС-10Е обладает большей термостойкостью (до 70 С) и комплектуется армированным полиэтиленовым колпачком, что ускоряет монтаж изолятора на линии
| Наименование изолятора | ШС 10Е | |
| Номинальное напряжение, кВ | 10 | |
| Пробивное напряжение в изоляционной среде, кВ | 130 | |
| Механическая разрушающая сила при растяжении, не менее, кН | 12,5 | |
| Длина пути утечки, мм | 300 | |
| Выдерживаемое напряжение, кВ | частотой 50 Гц в сухом состоянии | 68 |
| частотой 50 Гц под дождем | 42 | |
| импульсное напряжение 1,2/50 | 105 | |
| Строительная высота, мм | 132.5 | |
| Масса, не более, кг | 2,0 | |
| ГОСТ; ТУ | ТУ 3493-187-76935199 | |
Данный тип изоляторов нашел широкое применение в горно-металлургической отрасли (особенно там, где проводятся взрывные работы), т. к. повреждение этого изолятора легко обнаружить при обходе линии электропередачи эксплуатационным персоналом.
