Анкерно-угловая опора 1,2УБ220-7

В качестве несущего элемента конструкции анкерно-угловой опоры 1,2УБ220-7 используется изготавливаемая на предприятии ЛЭПРФ стойка СЦ20.2-3.1. Наша компания является эксклюзивным поставщиком не только этой стойки, но и всех опор, собираемых на её основе.

Любая современная эффективная электрическая сеть, имеет несколько мощных электростанций в качестве источников электроэнергии. Только такой подход к организации поставок электричества, позволяет диверсифицировать их и добиться того, что в случае аварии на какой-либо из электростанций – область не будет обесточена. Для объединения нескольких электростанций в единую энергетическую систему используются высоковольтные линии электропередач. Как правило, в этом вопросе отдают предпочтение ЛЭП номиналом 220кВ.

При строительстве магистралей ЛЭП, соединяющих несколько электростанций и распределительных пунктов воедино, используется несколько видов опор, среди которых особая роль отводится анкерно-угловым. Этот тип инженерных сооружений, согласно ГОСТам и общей практике возведения ВЛ, устанавливается на сложных участках, к которым относятся: места преодоления препятствий, повороты и опорные точки трассы. На опору, установленную на таком участке магистрали, действуют постоянные продольные нагрузки. Данные нагрузки учтены еще на стадии проектирования и разработки опоры.

Анкерно-угловая опора 1,2УБ220-7 разрабатывалась специально для эксплуатации в подобных, тяжелых, условиях. В качестве основы для нее используется стойка СЦ20.2-3.1, которая изготавливается из тяжелого бетона и высокопрочной арматуры. Наше предприятие является единственным поставщиком данных железобетонных конструкций на всей территории СНГ.

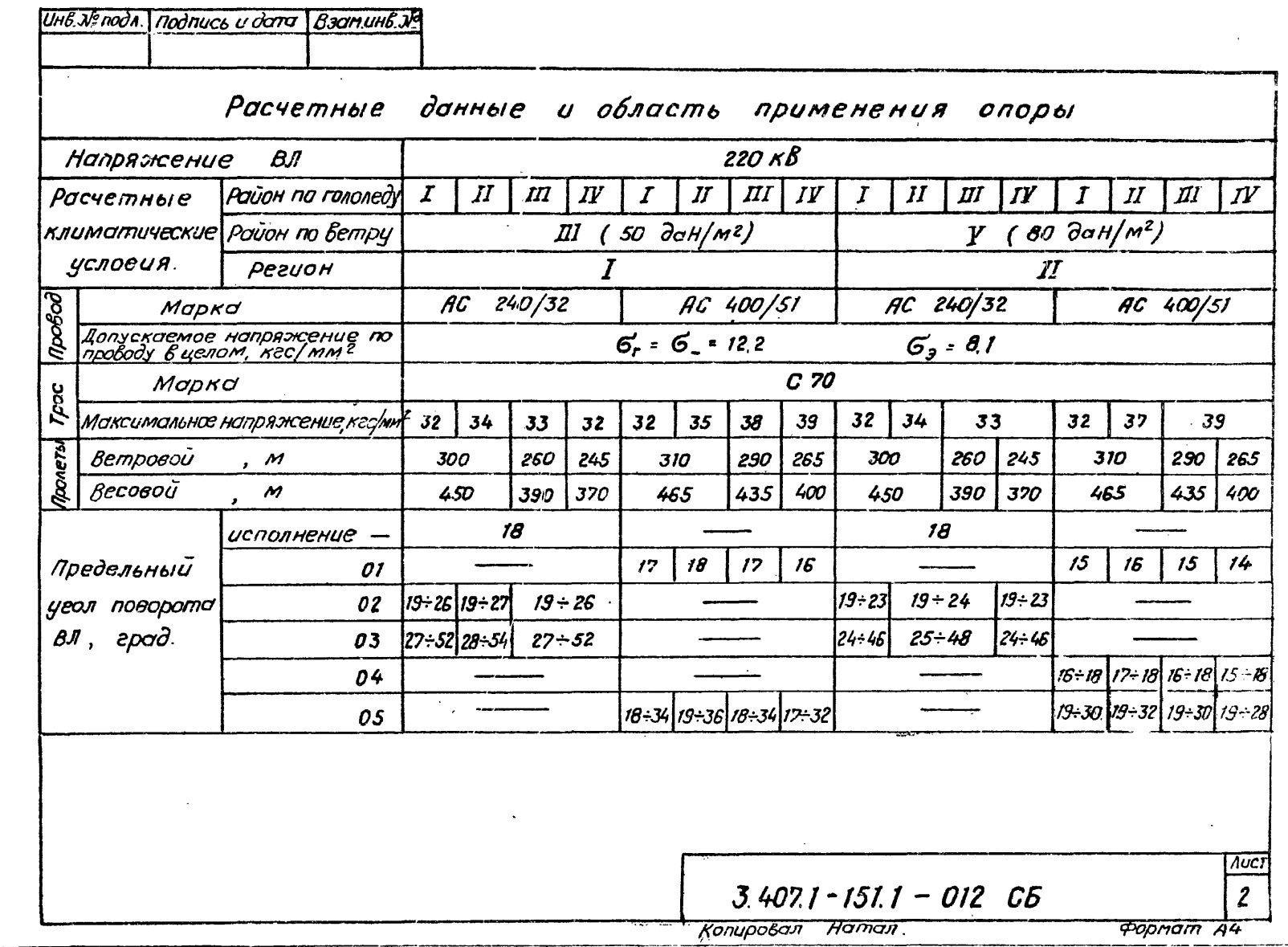

Железобетонная опора 1,2УБ220-7, благодаря удачной конструкции и грамотно подобранным материалам, допускается к использованию в I-IV районах по гололедной нагрузке на провода и III-V районах по ветровому давлению. При этом, траверсы и зажимы рассчитаны на крепление проводов АС240/32, в том случае, если согласно проекту, будут использоваться провода более тяжелой марки – рекомендуется использовать другую опору из семейства 1,2УБ220-7, рассчитанную для других типов проводов. Конструкция данной опоры предполагает установку тросостойки, для крепления грозозащитных элементов.

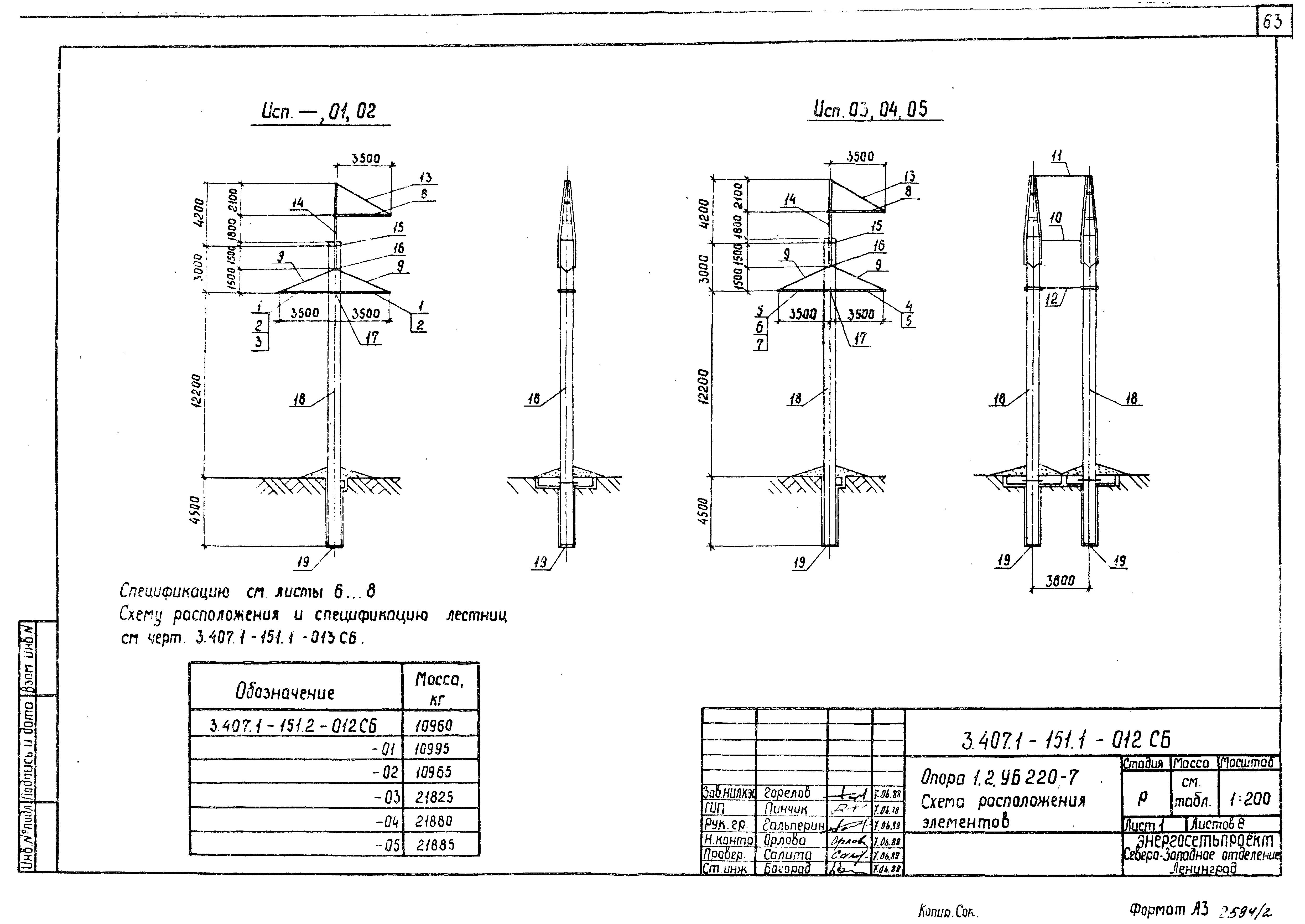

В качестве компенсатора продольных нагрузок, действующих на анкерно-угловую опору 1,2УБ220-7 в процессе эксплуатации, выбран ригель, устанавливаемый в грунт. Полная информация о спецификации данной анкерно-угловой опоры, а также допустимых условиях эксплуатации представлена в проекте. Ниже приведены основные выкладки из него.
