Промежуточная железобетонная опора ПБ110-16

Единственным эффективным способом передачи электрической энергии на большие расстояния является её транспортировка по магистралям ЛЭП. При строительстве линий электропередач используется огромное число опор, среди которых большую часть занимают промежуточные. На эти инженерные сооружения приходится до 90% от общего числа опор. Их основная функция заключается в поддержании проводов на заданном от земли уровне.

Отличительной чертой промежуточных опор является не только простота их конструкции и невысокая (относительно других типов опор) стоимость, но и условия эксплуатации. Эти инженерные сооружения возводятся только на прямых участках магистрали ЛЭП. Благодаря этому, возникающие вследствие тяжения проводов продольные нагрузки удается компенсировать (вектор направленности этих нагрузок противоположен, соответственно нагрузки, создаваемые проводами, взаимно компенсируются). Это означает, что в процессе эксплуатации, промежуточные опоры испытывают лишь вертикальные нагрузки (создаваемые весом проводов и собственной массой), а также поперечные (возникающие вследствие воздействия ветра).

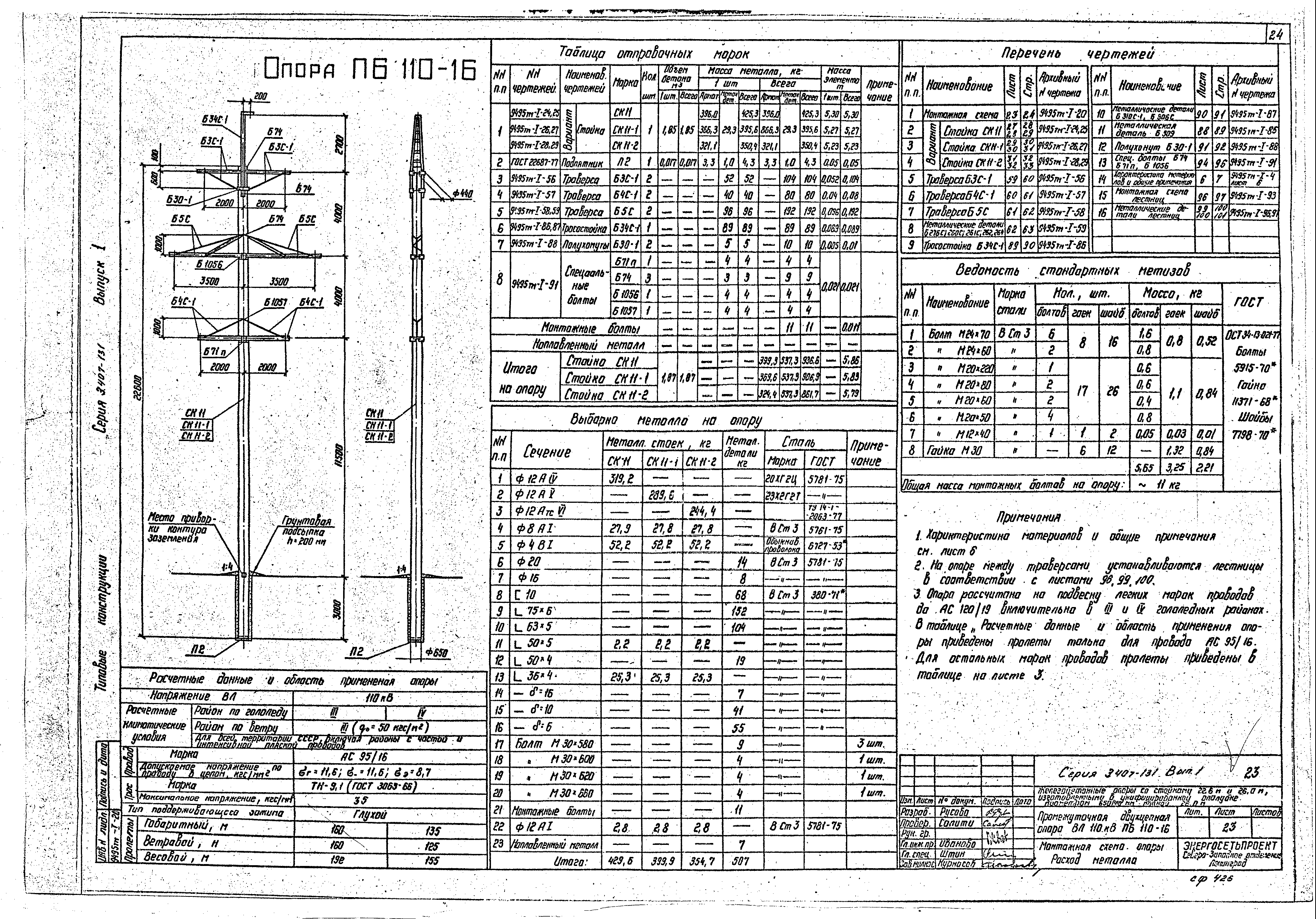

Промежуточная железобетонная опора ПБ110-16 разрабатывалась для прокладки двухцепных линий электропередач с напряжением каждой цепи 110кВ. Это несколько ограничивает область применения данной опоры, однако помогает снизить затраты на возведение двухцепных воздушных линий. Допускается установка и эксплуатация данной опоры в районах до IV по гололеду включительно, а также вплоть до III района по ветровой нагрузке. Траверсы и сопутствующие элементы конструкции рассчитаны на использование проводов легких марок проводов. Указанные в таблице «Расчетные данные и область применения опоры» приведены размеры пролетов для проводов АС95/16. Более точная и подробная информация о межопорном расстоянии представлена в таблице пролетов промежуточных опор. Конструкция данной опоры подразумевает крепление тросостойки и лестниц.

Более подробная информация о комплектации промежуточной железобетонной опоре ПБ110-16 представлена ниже.
