Промежуточная опора ПБ150-1

При строительстве или реконструкции ЛЭП номиналом 150кВ, основным типом используемых опор являются промежуточные. Одной из наиболее удачных моделей является железобетонная опора ПБ150-1. Основой конструкции данного инженерного сооружения служит предварительно напряженная железобетонная стойка конической формы. Для производства данной стоки, на предприятии ЛЭПРФ используются материалы исключительно высокого качества: высокопрочная стальная арматура и бетон тяжелых марок. В совокупности с внедренной нами технологией производства, это позволяет придать стойкам устойчивость к растрескиванию, что в значительной степени продлевает допустимый срок эксплуатации всей опоры.

Изготовленная нашим предприятием промежуточная железобетонная опора ПБ150-1 допускается к эксплуатации в суровых климатических районах: I-IV по гололедной нагрузке на провода и III по ветровому давлению. Более того, данная опора допускается к эксплуатации в составе ЛЭП номиналом 150кВ в районах с интенсивной и частой пляской проводов.

Стальные траверсы и зажимы промежуточной опоры ПБ150-1 рассчитаны на крепеж проводов АС150 или АСО-240. В проектной документации указаны пролетные расстояния для данных типов проводов, с расчетом на эксплуатацию в определенных районах. В случае подвеса иных проводов настоятельно рекомендуется произвести перерасчет пролетов, дабы обеспечить оптимальные условия эксплуатации. Конструкция опоры предполагает установку тросостойки и троса марки С50.

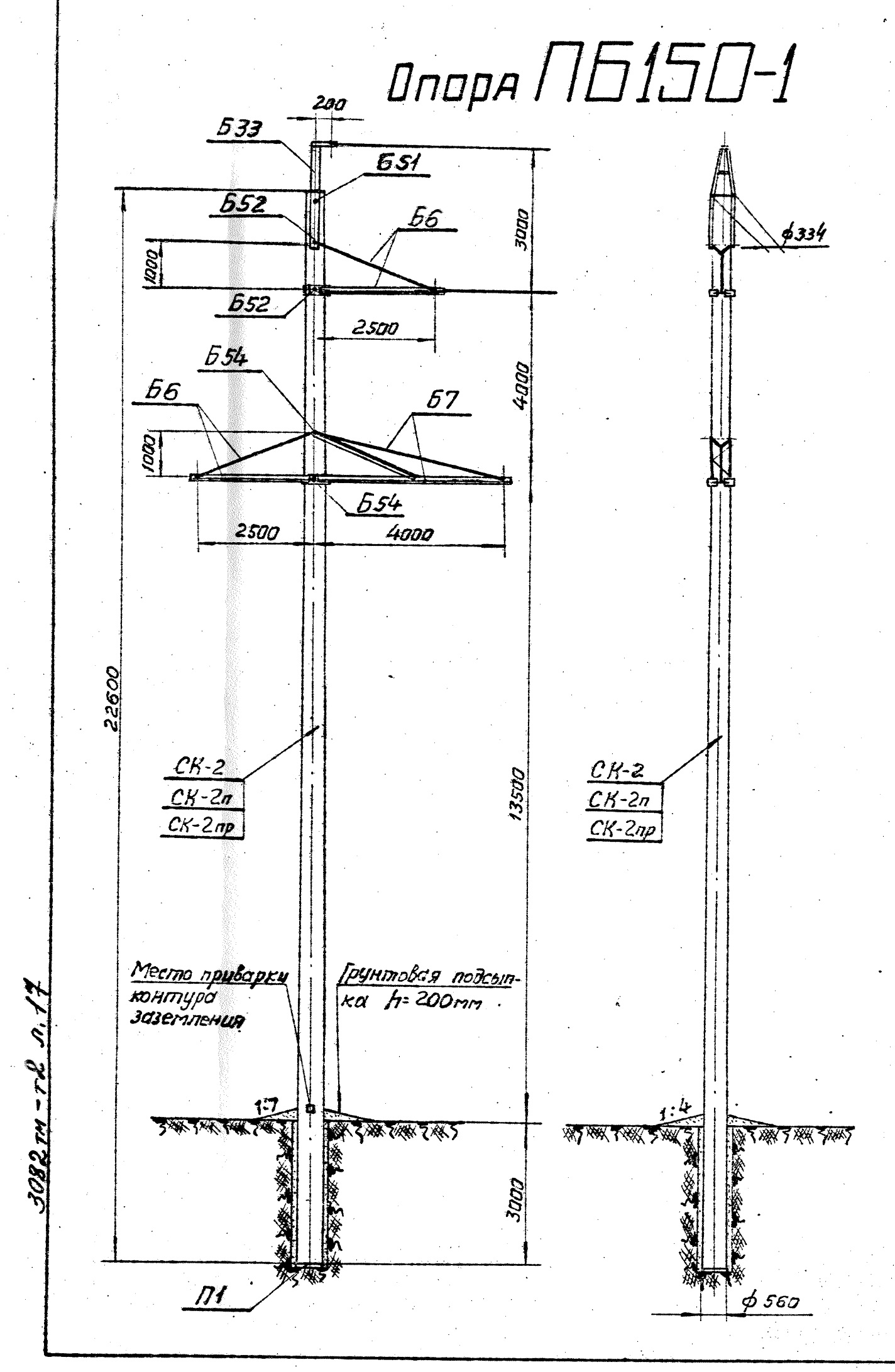

На представленных ниже выкладках из проектной документации указаны допустимые условия эксплуатации данной опоры, пролетные расстояния для проводов АС-150 и АСО-240, а также спецификация элементов промежуточной железобетонной опоры ПБ150-1.
