Железобетонная опора ЛЭП 35 кВ ПБ35-1

Промежуточные опоры воздушных линий электропередач являются самыми массовыми. Их доля, среди всех опор, колеблется на уровне 80-90%. Данный тип опор устанавливается на прямых участках прокладываемой ЛЭП. Основная функция этих опор – поддержание прикрепленных к ним проводов и тросов на заданном расстоянии от земли. Удерживая эти провода, промежуточные опоры не испытывают продольных (направленных вдоль проводов) нагрузок, так как подходящие к опоре и отходящие от нее воздушные линии (провода, кабели, тросы) взаимно компенсируют создаваемые ими нагрузки.

Простота конструкции и массовость промежуточных опор – вот два основных фактора, которые повлияли на стоимость этого вида опор. Благодаря этим факторам, стоимость промежуточных опор значительно ниже, чем анкерных.

Стойка промежуточной железобетонной опоры ПБ35-1 изготавливается из тяжелого бетона методом центрифугирования. Данная стойка рассчитана на эксплуатацию в достаточно суровых районах, где скорость ветра может достигать 36 м/с, температура падать до -55 °С, а толщина стенки гололеда (на стойке и проводах) достигать 10мм.

№	Наименование	Марка	Вес ед. кг	Кол-во	Цена руб с НДС окр/оцинк
1	Стойка ж/б	СК22.4-1.1	4830	1	72606
2	Траверса	Б 6	56	1	7921/9242
3	Траверса	Б 24	40	1
6	Спец. болт	Б-251	3,2	3
7	Спец. болт	Б-252	3,5	3
8	Спец. болт	Б-254	5,3	3
8	Лестница		32	1	1920/2240
9	Доп. с тросостойка	Б33	47	1	2820/3290

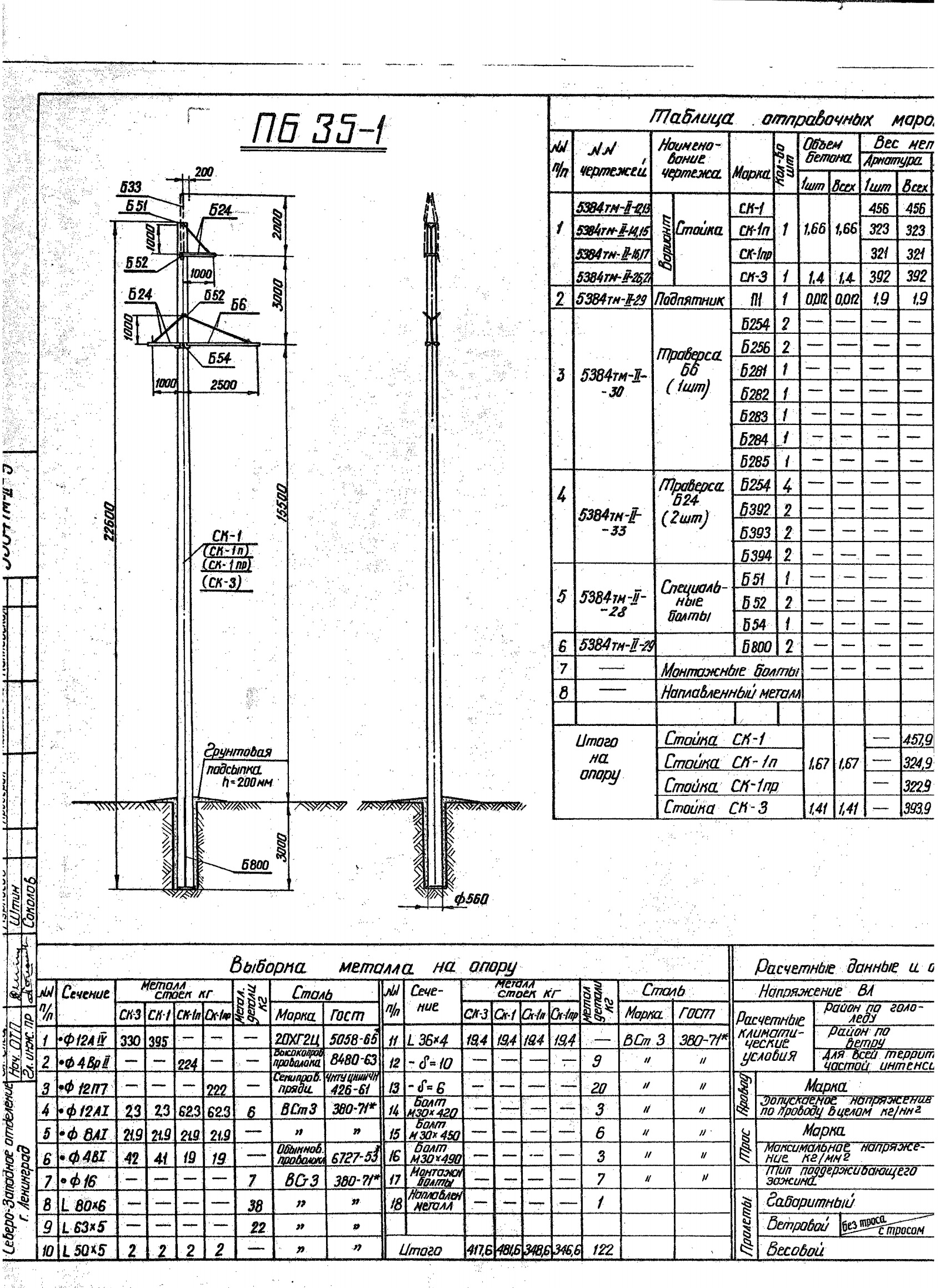

Внешний вид промежуточной железобетонной опоры ПБ35-1

Спецификация и допустимые условия эксплуатации промежуточной опоры ПБ35-1
