Промежуточная опора ПБ750-3
Для организации транспортировки электрической энергии на сверхдальние расстояния возводят магистрали линий электропередач, номинал напряжения которых составляет 750кВ. Только при таких, сверхвысоких уровнях напряжения, удается снизить объем потерь до приемлемых значений. Для того, чтобы обеспечить необходимый уровень безопасности ЛЭП, в процессе её эксплуатации, используются исключительно высококачественные материалы и многократно проверенные и выверенные конструкции. Повышение номинала напряжения неизбежно приводит к утяжелению всей конструкции ЛЭП.
Основным рабочим элементом, на которого возлагается вся тяжесть проводов ЛЭП – являются промежуточные опоры. Провода, прикрепляемые к опоре, создают определенные продольные нагрузки. Компенсировать их удается за счет хитростей при установке опоры. Установив промежуточную опору на прямом участке маршрута ЛЭП, удастся компенсировать продольные нагрузки, возникающие вследствие тяжения подходящих к опоре проводов, за счет продольных нагрузок, возникающих вследствие тяжения проводов, отходящих от неё. Поэтому, промежуточные опоры устанавливают либо на прямых участках трассы, либо с минимальными углами поворотов.
Промежуточная железобетонная опора ПБ750-3, изготовленная на производственных мощностях компании ЛЭПРФ, допускается к эксплуатации в сложных климатических условиях, к которым относятся II-III районы по толщине стенки гололеда и III район по уровню ветровой нагрузки на провода. В основе конструкции данной промежуточной опоры лежат 4 стойки марки СЦ20.3-1.1. Наше предприятие является эксклюзивным поставщиком данного вида продукции на всем постсоветском пространстве. Применяемая нами технология изготовления стоек, обеспечивает нашей продукции высокий уровень защиты от растрескиваний (недостаток любой бетонной конструкции), что значительно повышает эффективный срок эксплуатации. Стойки в данной конструкции скрепляются между собой с помощью металлических пластин (из которых собираются траверсы) и двух тросов.
Зажимы и траверсы промежуточной железобетонной опоры ПБ750-3 рассчитаны на обеспечение надежного уровня крепление проводов АС300/39, АС300/66, АС400/22, АС400/51. В представленной ниже таблице указаны допустимые пролетные расстояния, рассчитанные для различных условий эксплуатации.

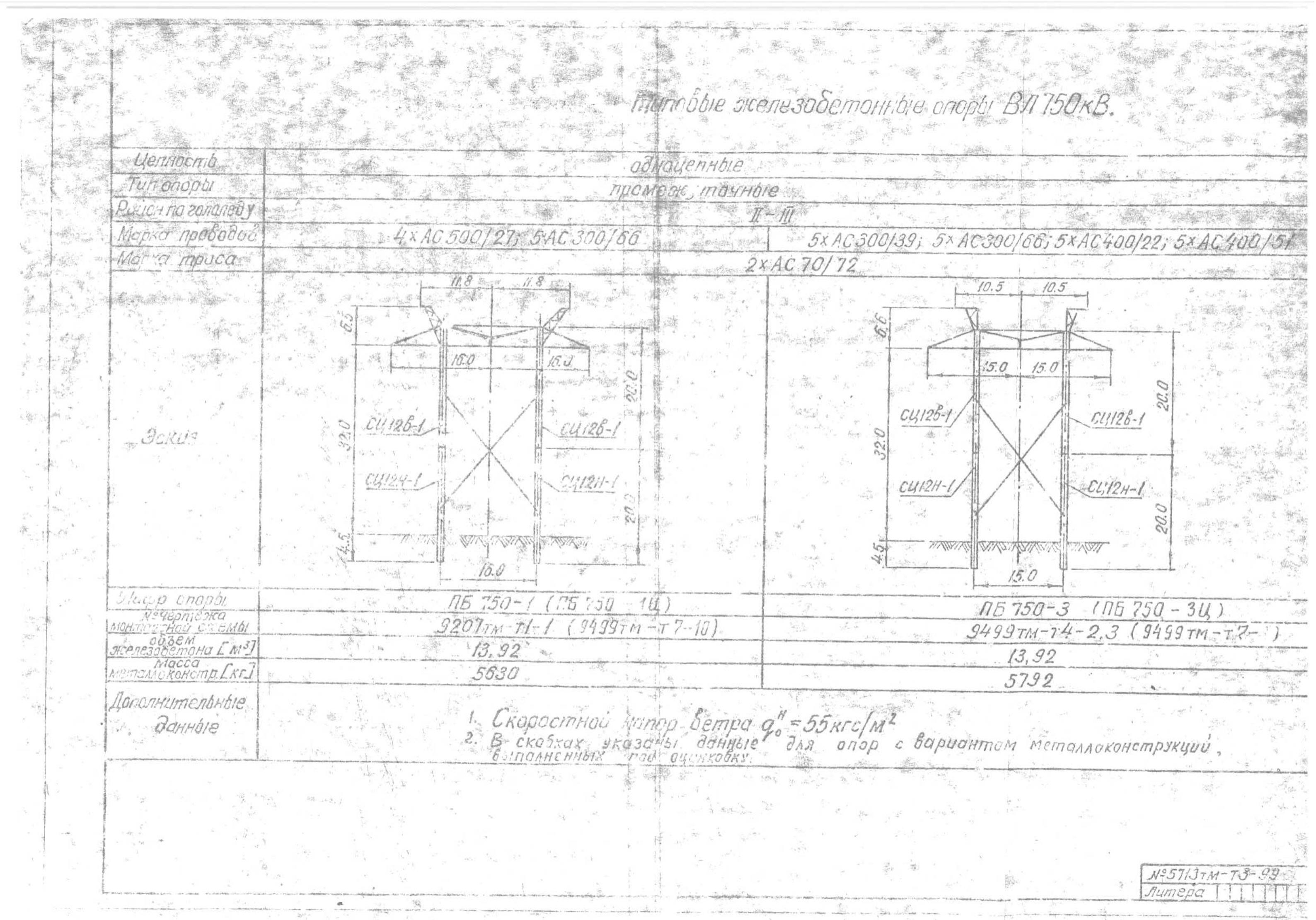

Краткие выдержки из проектной документации представлены ниже.
 |
.jpg) |
