Железобетонные опоры (стойки) наружного освещения типа СЦс, СНЦс, CC, СКЦ

Стойки СЦс и СНЦс используют в коммунальном хозяйстве для опор контактных сетей электротранспорта или в качестве столбов освещения. Конструкция стоек предусматривает размещение кронштейнов с осветительными приборами или закрепление консолей и гибких поперечин контактных сетей.

СЦс-0,65-8, СЦс-0,8-10 применяют для освещения, питание подводится подземным способом.
СЦс-1,2-10, СНЦс-2,8-10 используют для освещения, питание подводится по воздуху.
СНЦс-3,4-11,5, СНЦс-5,1-11,5, СНЦс-7,7-12, СНЦс-10-12 применяют для крепления деталей контактных сетей или освещения улиц, питание подводится подземным способом.

Стойки железобетонные центрифугированные
Наименование	В наличии шт	Размеры, мм			Объем, м3	Масса, т	Вагонная норма, шт	Стоимость партии (цены по запросу)
Наименование	В наличии шт	L	Dв	Dн	Объем, м3	Масса, т	Вагонная норма, шт	Стоимость партии (цены по запросу)
СЦс-0,65-8	-	8000	170	290	0,2	0,54	56	-
СЦс-0,8-10	100	10000	170	320	0,27	0,73	56	-
СЦс-1,2-10	100	10000	170	320	0,3	0,82	56	-
СНЦс-2,8-10	80	10000	170	320	0,29	0,84	56	-
СНЦс-3,4-11,5(СЦс-3,4-11,5)	48	11500	200	373	0,49	1,4	40	-
СНЦс-5,1-11,5(СЦс-5,1-11,5)	30	11500	200	373	0,48	1,47	40	-
СНЦс-7,7-12 (СЦс-7,7-12)	38	12000	290	470	0,77	2,22	26	-
СНЦс-10-12 (СЦс-10-12)	-	12000	290	470	0,76	2,25	26	-

Конструкция и изготовление стоек СЦс и СНЦс

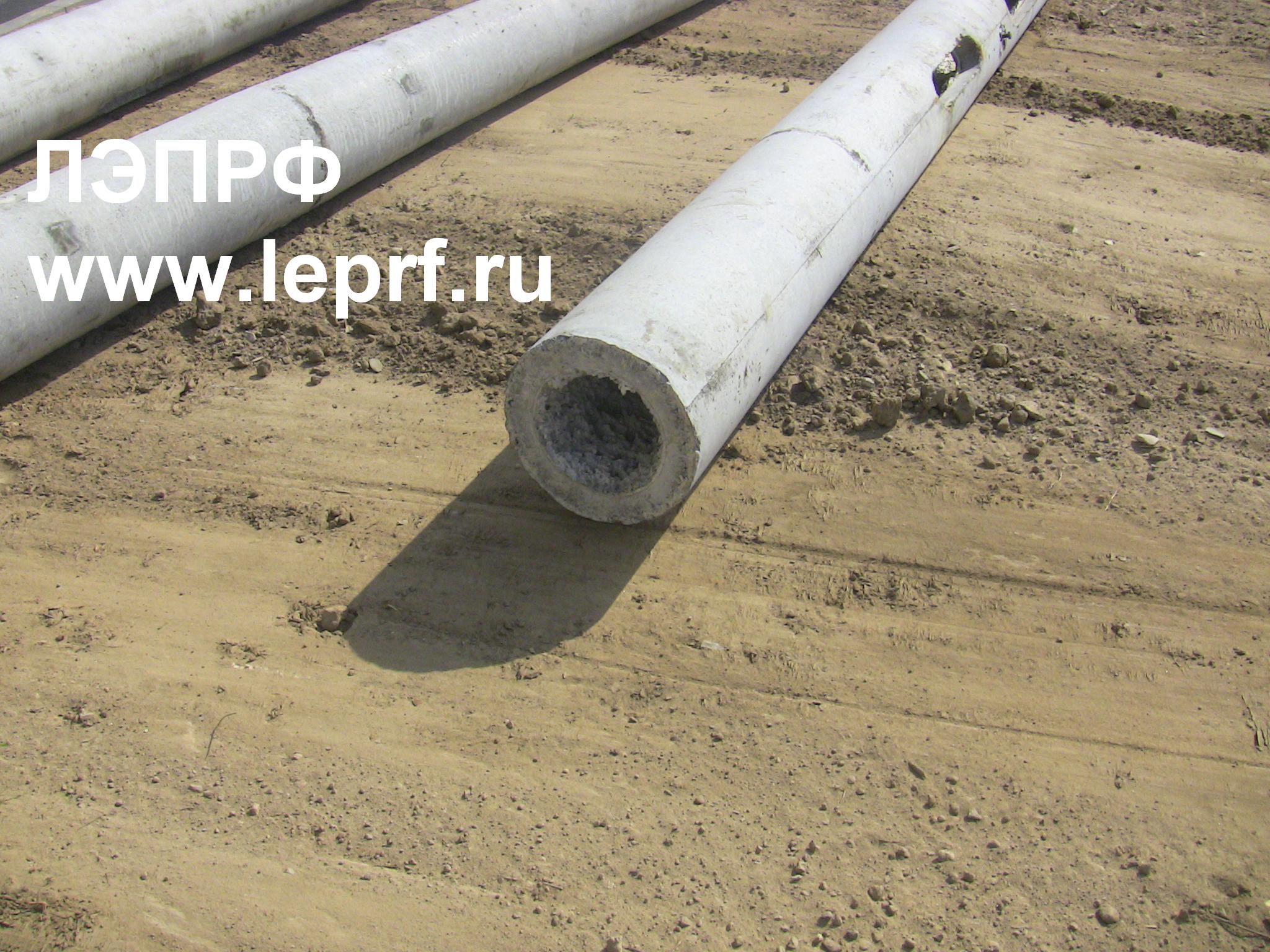

Стойки имеют коническую форму и кольцевое сечение. Изготавливают конструкции способом центрифугирования тяжелого бетона В25-В40 во вращающихся опалубках конической формы. В металлическом каркасе стоек используется арматура следующих типов: продольная стержневая ненапряженная класса А-II или напряженная класса А-IV, и поперечная спиральная арматура из проволоки Вр-1. Стойки СЦс имеют ненапряжённую арматуру, а стойки СНЦс - напряжённую арматуру.

Все характеристики опор регламентирует Серия 3.320-1 выпуск 2.

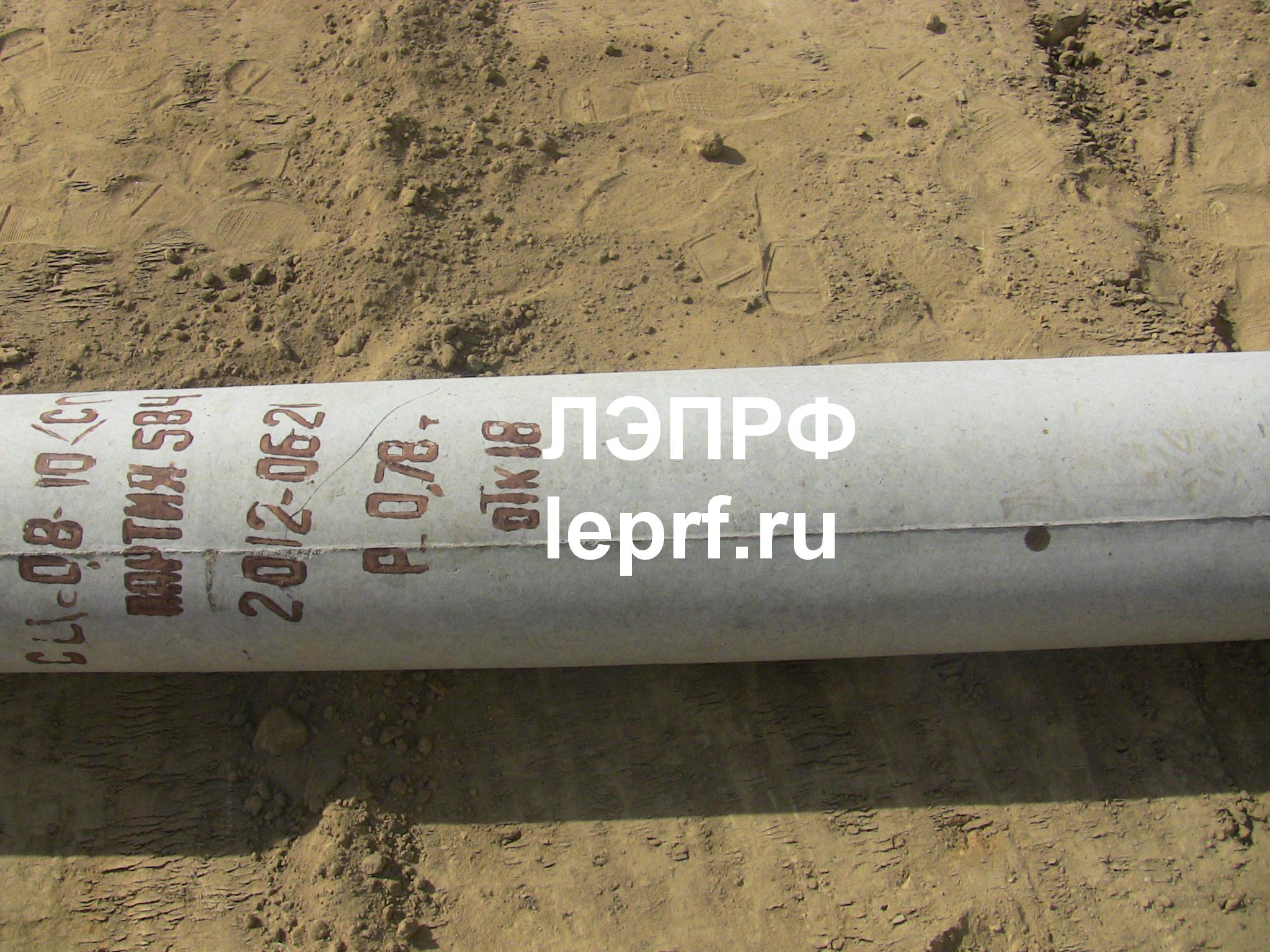

Маркировка стоек:

СЦс (СНЦс) - стойка центрифугированная со стержневой арматурой (то же с напряженной арматурой).
0,65; 0,8; 1,2... - несущая способность в тс*м.
8; 10; 11,5; 12 - длина в метрах.
Н; П; О - нормальная, повышенная, особая плотность бетона стоек применяемых в агрессивной среде, с соответствующей водонепроницаемостью.

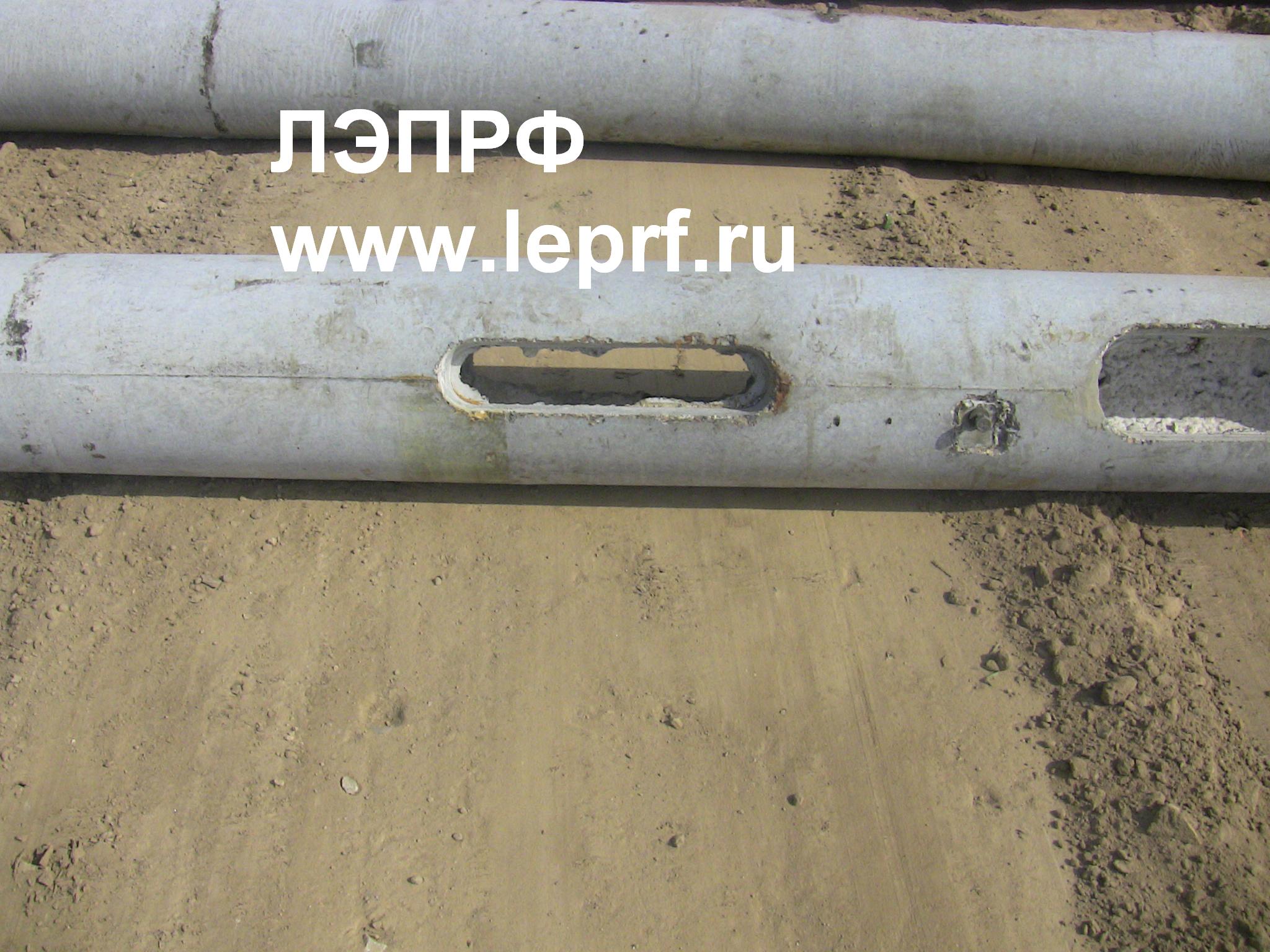

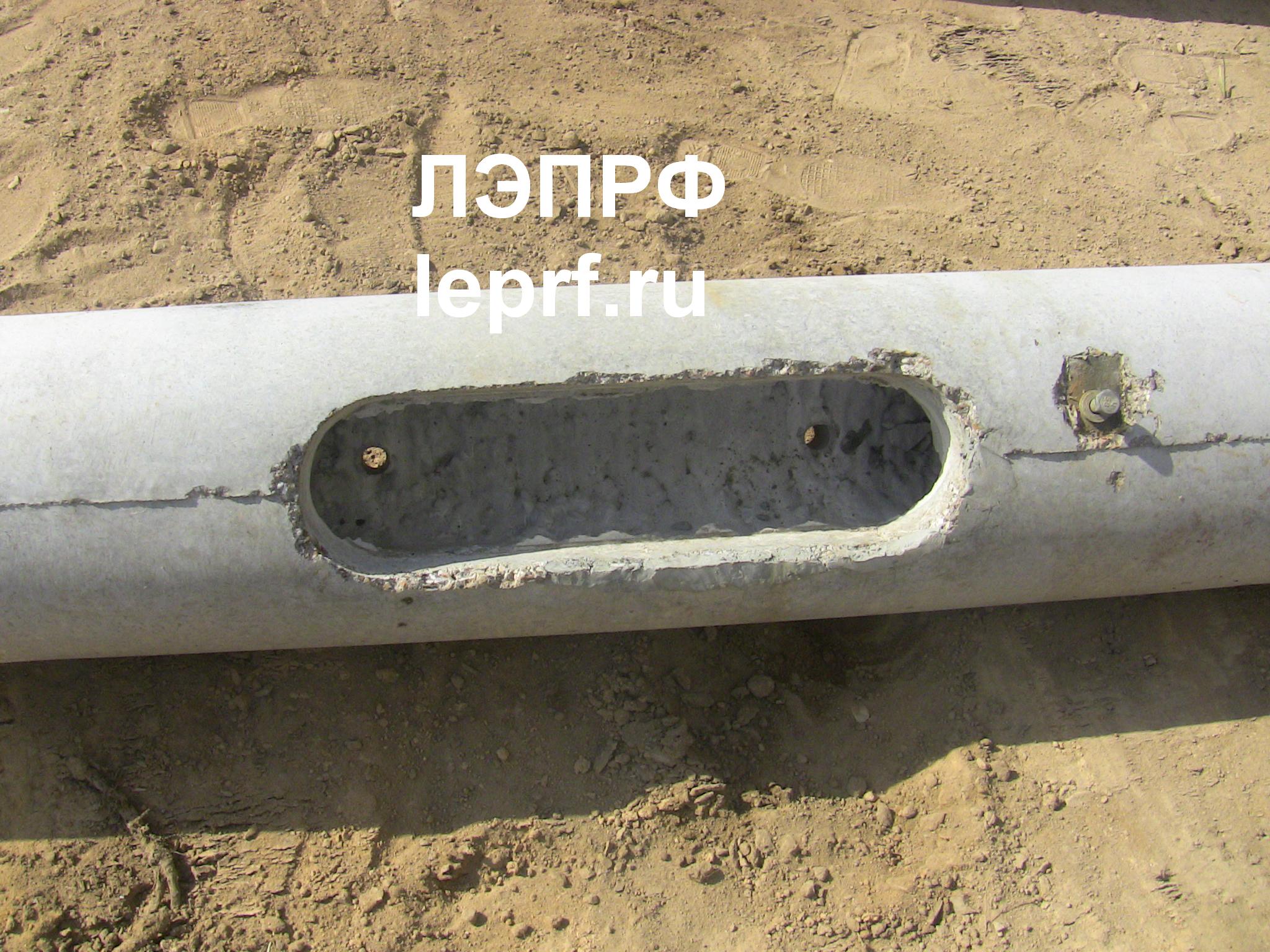

К - указывает на наличие отверстия под кабель контактной сети.

Конструкция и изготовление стоек типа СС

Железобетонные опоры со стержневой напрягаемой арматурой типа ССк предназначены для применения в качестве промежуточных, анкерных и переходных консольных опор контактной сети, а также стоек жестких поперечин при электрификации новых, обновлении, реконструкции или капитальном ремонте ранее электрифицированных участков на постоянном и переменном токе. Стойки СС относятся к типу - устанавливаемых в фундаменты стаканного типа или закапываемые непосредственно в грунт (нераздельные).

Маркировка стоек принята в соответствии с ГОСТ 23009-78 и ГОСТ 19330-99.Маркировка стоек состоит из буквенно -цифровых групп.Первая группа содержит буквенное обозначение типа стойки и номинальные габаритные размеры длину в дециметрах и толщину стенки в сантиметрах. Во второй группе приводится порядковый номер стойки в зависимости от ее несущей способности. В третьей группе при необходимости отражают буквенным обозначением дополнительные характеристики условий эксплуатации стоек.

Наименование	Размеры, мм			Объем, м3	Масса, т	Вагонная норма, шт	Стоимость партии (цены по запросу)
Наименование	L	D1	D2	Объем, м3	Масса, т	Вагонная норма, шт	Стоимость партии (цены по запросу)
ССк 108.6 - 2.1	10800	290	450	0,61	1,57	30	-
ССк 108.6 - 3.6	10800	290	450	0,63	1,57	30	-
ССк 136.6 - 3.6	13600	290	492	0,85	1,57	30	-

Конструкция и изготовление стоек СКЦ

Центрифугированные железобетонные конические опоры освещения марки СКЦ можно считать универсальными, так как область их применения довольно широка. Они используются для проведения линий электропередач напряжением от 0,4 до 10 кВ, в качестве стоек наружного освещения или навески контактных проводников трамвайно-троллейбусного транспорта.

Аббревиатура «СКЦ» говорит о том, что речь идет о конических центрифугированных стойках, а цифры, идущие после нее – о длине (в метрах) и величине изгибающего момента соответственно. Порой маркировка содержит на конце букву «К», что говорит о том, что изделие оснащено люком для ввода кабеля. Столбы СКЦ с такой маркировкой используются в качестве опор наружного освещения, с подводкой электропитания в качестве кабеля.

Наименование	Длина, мм	Размеры, мм				Объем, м3	Масса, т	Вагонная норма, шт	Стоимость партии (цены по запросу)
		Изгибающий момент, тм	Верхний/нижний диаметр, мм		Толщина стенки, мм
Стойки железобетонные центрифугированные
СКЦ-9-2,5-1	9000	2,5		170/305	55	0,28	0,72	56	-
СКЦ-10-2,5-1	10000	2,5		170/320	55	0,297	0,77	56	-
СКЦ-11-2,5-1	11000	2,5		170/335	55	0,33	0,9	56	-

Актуальную стоимость Вы можете узнать по телефону 8 (495) 665 53 12 или отправив заявку на почту info@leprf.ru

Материалы для проектирования по серии 3.320-1

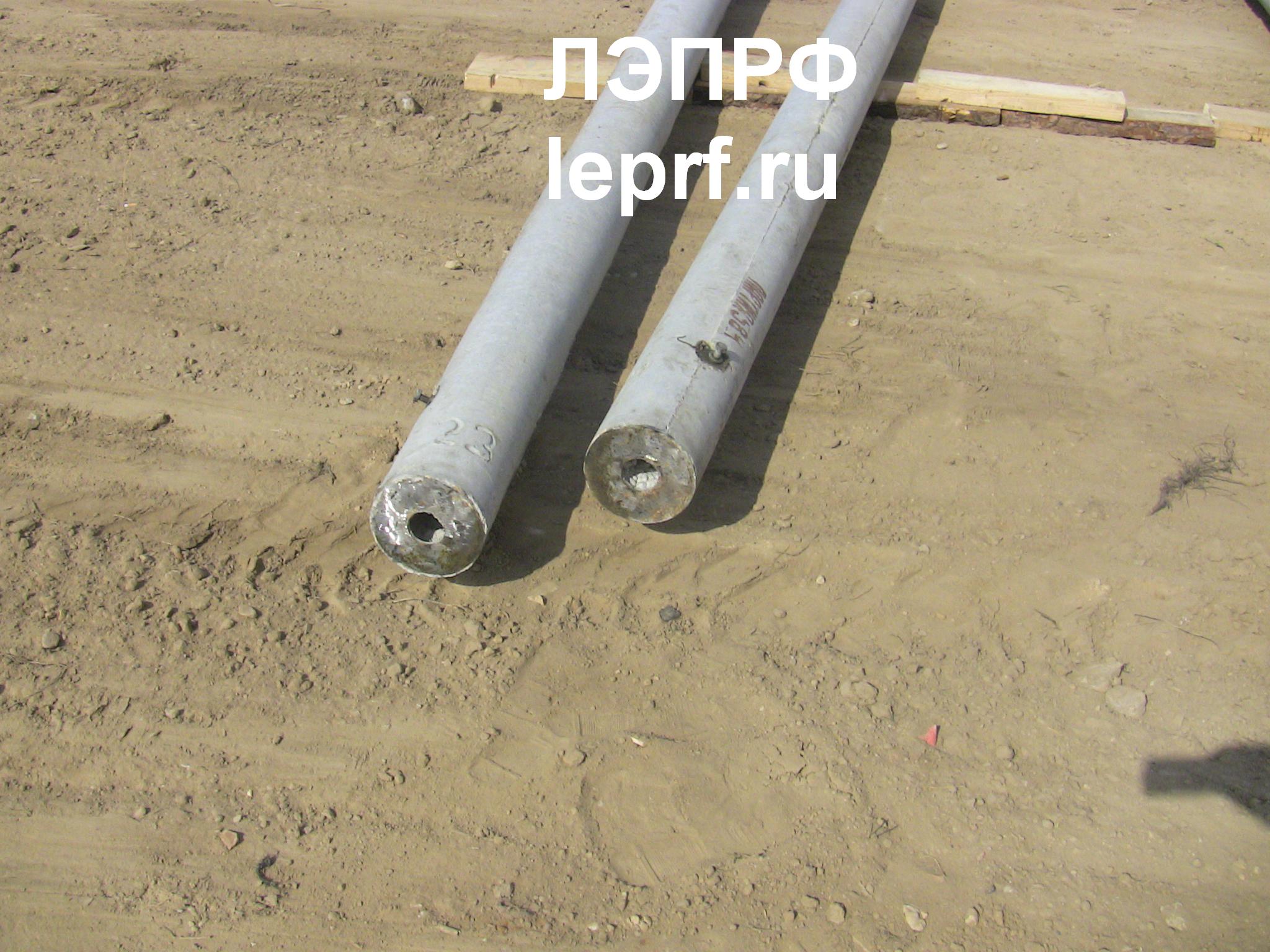

Фотографии
