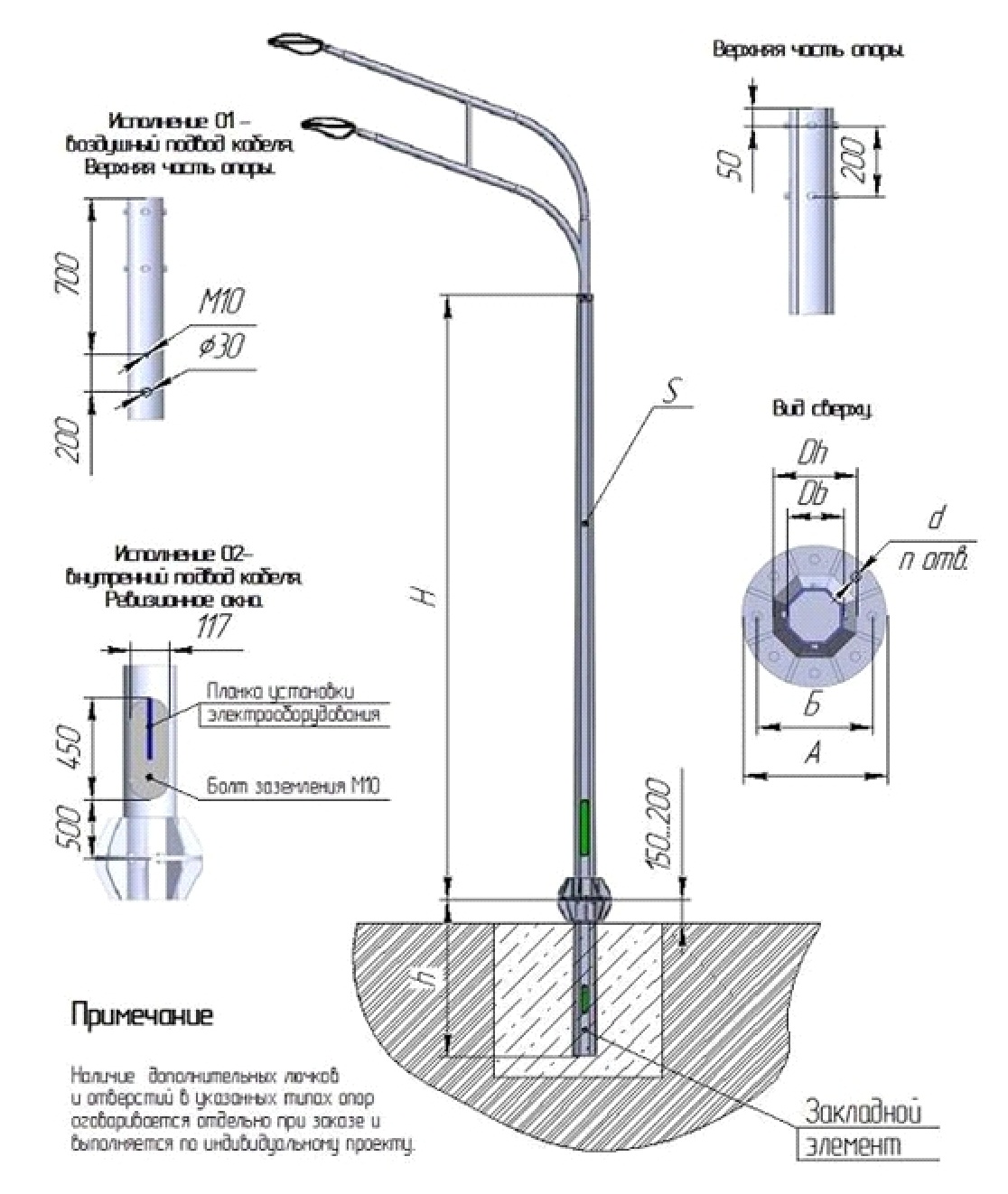

Обозначение опоры |
Обозначение опорного фундамента |
Масса, кг |
Макс. гориз-е усилие, кг |
Размеры, мм |
||||
|
H |
h |
Db |
Dh |
s |
||||
|
СГФОО - 400 - 9,0/11,5 |
ОФ-24/8/Д310-2,5-6 |
345 |
400 |
9 000 |
2 500 |
120 |
190 |
6 |
|
СГФОО - 700 - 9,0/11,5 |
ОФ-24/8/Д380-2,5-6 |
443 |
700 |
9 000 |
2 500 |
120 |
255 |
6 |
|
СГФОО - 400 - 10,0/12,5 |
ОФ-24/8/Д310-2,5-6 |
380 |
400 |
10 000 |
2 500 |
120 |
205 |
6 |
|
СГФОО - 700 - 10,0/12,5 |
ОФ-30/8/Д440-2,5-6 |
500 |
700 |
10 000 |
2 500 |
120 |
275 |
6 |
|
СГФОО - 1000 - 10,0/13,5 |
ОФ-30/12/Д440-3,5-6 |
679 |
1 000 |
10 000 |
3 500 |
130 |
320 |
6 |
|
СГФОО - 1300 - 10,0/13,0 |
ОФ-30/12/Д500-3,0-6 |
727 |
1 300 |
10 000 |
3 000 |
150 |
364 |
6 |
СГФОО – Силовая граненая фланцевая опора освещения
Х – Максимальное горизонтальное усилие в верхней точке опоры
Х/Х – Высота опоры над поверхностью земли / общая высота опоры
Отечественный потребитель все чаще и чаще обращает свой взор на многогранные металлические опоры освещения, предпочитая их, а не железобетонные. Причин для этого достаточно:
- Металлические опоры освещения более долговечны и прочны. После изготовления опоры, на её поверхность наносится специальное защитное покрытие, обеспечивающее надежную защиту металла от агрессивного воздействия окружающей среды;
- Многогранным металлическим опорам присущи высокие адаптивные свойства, то есть клиент может указать определенные параметры, вроде количества граней, высоты и несущей способности конструкции;
- Металлические силовые опоры обладают значительно меньшим весом, что упрощает процесс их транспортировки и установки, в сравнении с железобетонными опорами.
Многогранные металлические опоры освещения обладают более эстетичным внешним видом, чем «железобетонные аналоги». При необходимости, опоры могут быть окрашены в необходимый заказчику цвет (об этом необходимо сообщить при оформлении заказа). Немаловажное влияние на выбор, оказывает также и «фактор новизны» - такие опоры до сих пор редкость.
Наше предприятие производит многогранные силовые конические опоры из листового металла толщиной 6 миллиметров и более. Марка металла, а также его толщина выбираются исходя из условий эксплуатации опоры (действующих нагрузок, высоты опоры, массе навешиваемого оборудования) и климатической зоны.
После изготовления опоры, на её поверхность наносится специальное защитное покрытие (на нашем заводе используется метод горячего цинкования), которое обеспечивает опоре устойчивость к агрессивному воздействию окружающей среды. Это покрытие в определенной мере продлевает допустимый срок эксплуатации опоры. В результате, металлические опоры освещения успешно эксплуатируются на протяжении 25-30 лет.
Особенностью установки фланцевой опоры является то, что она закрепляется не в грунтовом котловане, а на предварительно подготовленное железобетонное основание. В центре этого основания закреплен металлический опорный фундамент (марка этого изделия указывается для каждой опоры в отдельности), на который, с помощью фланцевого соединения, и устанавливается опора. Параметры фундамента (марка бетона, глубина и радиус котлована) определяются исходя из типа грунта, климата и нагрузок, которые будут действовать на опору в процессе эксплуатации.
