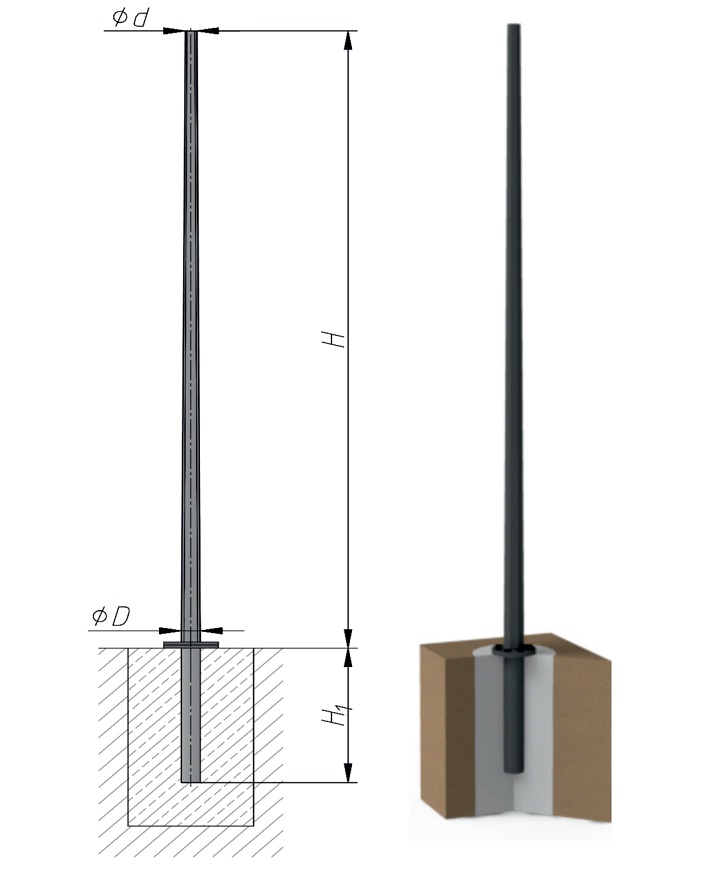

Обозначение опоры |
Масса, кг |
D/d |
Высота надземной части - H, м |
Глубина подземной части - H1, м |
фундаментный блок |
ОГКСф-0,4-8 |
207 |
298 / 160 |
8 |
420 |
ФБ-0,219 |
ОГКСф-0,4-9 |
230 |
298 / 160 |
9 |
420 |
ФБ-0,219 |
ОГКСф-0,4-10 |
253 |
298 / 160 |
10 |
420 |
ФБ-0,219 |
ОГКСф-0,7-8 |
230 |
325 / 160 |
8 |
500 |
ФБ-0,273 |
ОГКСф-0,7-9 |
257 |
325 / 160 |
9 |
500 |
ФБ-0,273 |
ОГКСф-0,7-10 |
280 |
325 / 160 |
10 |
500 |
ФБ-0,273 |
ОГКСф-1,0-8 |
280 |
325 / 160 |
8 |
500 |
ФБ-0,325 |
ОГКСф-1,0-9 |
312 |
325 / 160 |
9 |
500 |
ФБ-0,325 |
ОГКСф-1,0-10 |
344 |
325 / 160 |
10 |
500 |
ФБ-0,325 |
ОГКСф-1,3-8 |
331 |
325 / 160 |
8 |
500 |
ФБ-0,325 |
ОГКСф-1,3-9 |
368 |
325 / 160 |
9 |
500 |
ФБ-0,325 |
ОГКСф-1,3-10 |
406 |
325 / 160 |
10 |
500 |
ФБ-0,325 |
ОГКСф-1,8-10 |
697 |
490 / 396 |
10 |
650 |
ФБ-0,426 |
ОГКСф-3,0-10 |
740 |
490 / 405 |
10 |
650 |
ФБ-0,426 |
Маркировка опоры: ОГКСФ-Х1-Х2-Х3
ОГКСФ – Опора граненая коническая силовая фланцевая
Х1 – Максимальное горизонтальное усилие в верхней точке опоры
Х2 – Высота опоры над поверхностью земли
Х3 – Глубина подземной части опоры
Наша компания изготавливает многогранные силовые опоры освещения из листового металла, марка которого определяется исходя из будущих условий эксплуатации (имеются ввиду: климатическая зона, гололедная, снеговая и ветровая нагрузки), согласно положениям СНиП II-23-81. Толщина металла составляет 4-8 миллиметров. После того, как из листового металла будет изготовлена многогранная опора, на её поверхность наносится специальное антикоррозийное покрытие. Мы используем проверенный временем и хорошо себя зарекомендовавший способ – метод горячего цинкования. Процесс цинкования выполняется в полном соответствии ГОСТ 9.307-89, что обеспечивает высочайшие показатели адгезии защитного покрытия к поверхности опоры. Благодаря этому процессу, опоры надежно защищены от агрессивного воздействия внешней среды.
Кроме нанесения защитного слоя, наша компания предоставляет услуги по окрашиванию многогранных металлических опор. Необходимость нанесения лакокрасочного покрытия, и желаемый цвет стоит сообщать заранее – на стадии оформления заказа.
Особенностью установки фланцевых опор является то, что они закрепляются на предварительно подготовленном железобетонном основании, в котором установлен фундаментный блок. Именно на этот блок и устанавливается, с помощью фланцевого соединения, многогранная опора освещения. Преимуществом такого соединения является то, что в случае необходимости (повреждения, физического износа), опору можно снять с фундамента и заменить, без необходимости замены фундамента.
