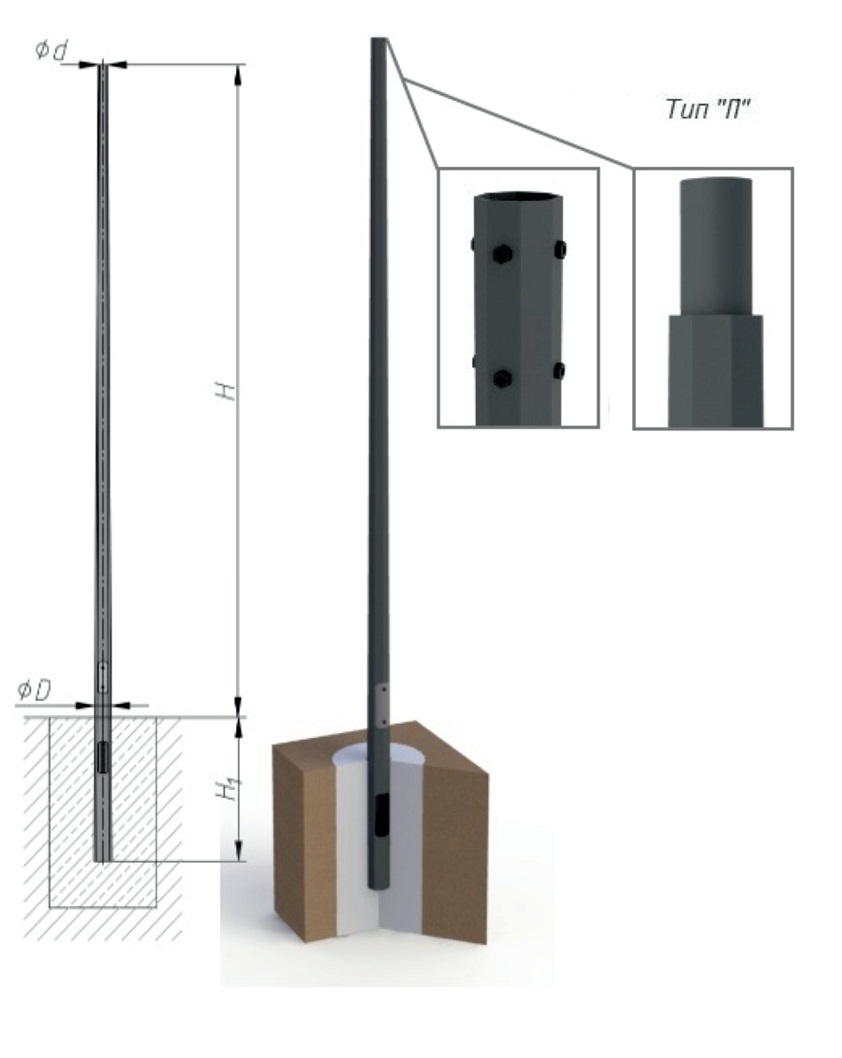

Обозначение опоры |
D/d |
Н,м высота надземной части |
Н1, м глубина подземной части |
Масса, кг |
|
ОГК-3,0-1,0 |
155/84 |
3 |
1 |
35 |
|
ОГК-4,0-1,5 |
155/84 |
4 |
1,5 |
48 |
|
ОГК-5,0-1.5 |
155/84 |
5 |
1,5 |
57 |
|
ОГК-6,0-1,5 |
155/84 |
6 |
1,5 |
66 |
|
ОГК-7,0-1,5 |
165/84 |
7 |
1,5 |
80 |
|
ОГК-8,0-2,0 |
165/84 |
8 |
2 |
120 |
|
ОГК-9,0-2,0 |
195/84 |
9 |
2 |
144 |
|
ОГК-10,0-2,0 |
195/84 |
10 |
2 |
157 |
Маркировка опоры: ОГК-Х1-Х2
ОГКФ – Опора граненая коническая силовая
Х1 – Высота рабочей (надземной) части
Граненые конические опоры распространены по всей территории Российской Федерации и их устанавливают не только в крупных городах и мегаполисах, но и в небольших населенных пунктах и пригородах. Применяют данный вид конструкций для вспомогательного и декоративного освещения объектов муниципального (парки, площади, скверы, набережные, аллеи и проспекты, жилые массивы), так и коммерческого (территория автозаправочных станций, автостоянок, парковок, коттеджных поселков и т.д.) хозяйства. Данный тип металлоконструкций предназначен для подвода электропитания путем подземного подведения кабеля. Для этого, в подземной части граненой конической опоры расположен люк для ввода питающего кабеля в опору. Для вывода его из опоры, в верхней её части имеется еще один лючок. К верхней части опоры крепится либо светильник венчающего типа, либо кронштейн, на который и будет крепиться светильник.
Граненые конические опоры изготавливаются в нескольких исполнениях. Габариты этих опор весьма разнятся и составляют 3-12 метров (наземная часть). Изготавливаются они из рулонной стали толщиной от 3 до 5 миллиметров.
Для обеспечения металлической опоре устойчивости к агрессивному воздействию окружающей среды, на её поверхность методом горячего цинкования (согласно ГОСТ 9.307-89) наносится специальное антикоррозийное покрытие. Внедрение данного метода обработки поверхности опоры принесло свои положительные плоды – изготовленные на нашем заводе металлические опоры освещения эксплуатируются на протяжении 25-30 лет.
После нанесения защитного покрытия, при желании клиента, опора может быть окрашена в желаемый цвет. О необходимости покраски опоры, а также выборе цвета сообщайте заранее.
Граненые конические опоры освещения изготавливаются в двух вариантах – фланцевом и прямостоечном. Прямостоечная многогранная опора освещения (ОГК) устанавливается в предварительно подготовленный земляной котлован, габариты которого определяются в зависимости от климатических условий эксплуатации, будущих нагрузок на опору, а также типа грунта. После установки, опора освещения отцентровывается и котлован бетонируется. Марку бетона выбирают исходя из климатического района.
