Обозначение опоры |
Обозначение опорного фундамента |
Масса, кг |
Макс-е гор-е усилие, кг |

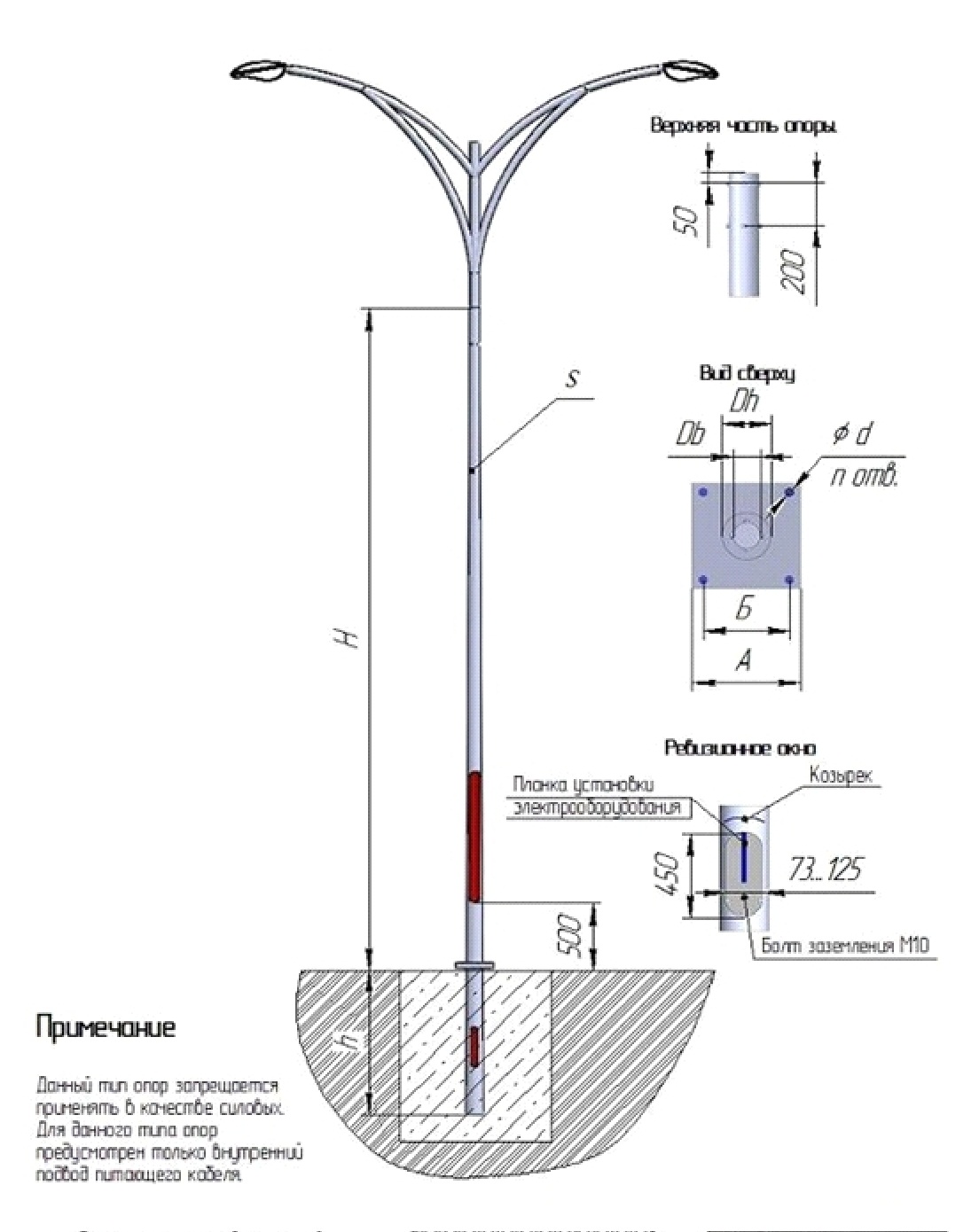

Размеры, мм |
||||
|
H |
h |
Db |
Dh |
s |
||||
|
КФОО-80-5,0/6,2 |
ОФ-20/4/К180-1,2-б |
78 |
80 |
5 000 |
1 200 |
75 |
135 |
4 |
|
КФОО-80-6,0/7,2 |
ОФ-20/4/К180-1,2-б |
89 |
80 |
6 000 |
1 200 |
75 |
147 |
4 |
|
КФОО-150-7,0/8,5 |
ОФ-30/4/К230-1,5-б |
139 |
150 |
7 000 |
1 500 |
75 |
159 |
4 |
|
КФОО-150-8,0/9,5 |
ОФ-30/4/К230-1,5-б |
155 |
150 |
8 000 |
1 500 |
75 |
171 |
4 |
|
КФОО-150-9,0/11,0 |
ОФ-30/4/К300-2,0-б |
210 |
150 |
9 000 |
2 000 |
75 |
183 |
4 |
|
КФОО-150-10,0/12,0 |
ОФ-30/4/К300-2,0-б |
228 |
150 |
10 000 |
2 000 |
75 |
195 |
4 |
|
КФОО-150-11,5/13,5 |
ОФ-30/4/К300-2,0-б |
249 |
150 |
11 500 |
2 000 |
66 |
204 |
4 |
Расшифровка маркировки опоры: КОО-Х-Х/Х
КФОО – коническая опора освещения фланцевая
Х – Максимальное горизонтальное усилие в верхней точке опоры
Х/Х – Высота опоры над поверхностью земли / общая высота опоры
На нашем предприятии несиловые круглоконические опоры освещения изготавливаются из листовой стали толщиной от 3 до 4 миллиметров. Марка стали и толщина листа определяются в зависимости от условий эксплуатации и климатической зоны, где будет установлена опора, в соответствии положениям СНиП II-23-81 «Стальные конструкции». В верхней части этой опоры располагается дополнительный узел, значительно упрощающий и облегчающий процесс установки и крепления кронштейнов.
Чтобы обеспечить надежный уровень защиты поверхности опоры от весьма агрессивного воздействия окружающей среды, её поверхность обрабатывается методом горячего цинкования в соответствии с ГОСТ 9.307-89. Нанесенное антикоррозийное покрытие обеспечивает сохранность изделий в процессе эксплуатации на протяжении 25-30 лет. Этот тип покрытия не является декоративным – его назначением является исключительно защита опоры от коррозии. При необходимости, на поверхность опоры может быть нанесен дополнительный слой лакокрасочного покрытия. Цвет стоит оговаривать заранее – на стадии заказа.
Устанавливаются фланцевые опоры на предварительно изготовленное железобетонное основание, по центру которого размещается металлический опорный фундамент (марка фундамента указывается для каждой фланцевой опоры). Именно на этот опорный фундамент и устанавливается несиловая круглоконическая опора освещения. После чего закрепляется фланцевым соединением. Бесспорным преимуществом такого метода установки является то, что опора получается абсолютно ремонтопригодной – то есть в случае поломки опоры её легко можно снять с основания и заменить. Что, в случае использования прямостоечной опоры было бы весьма нелегким, затратным и длительным делом.
