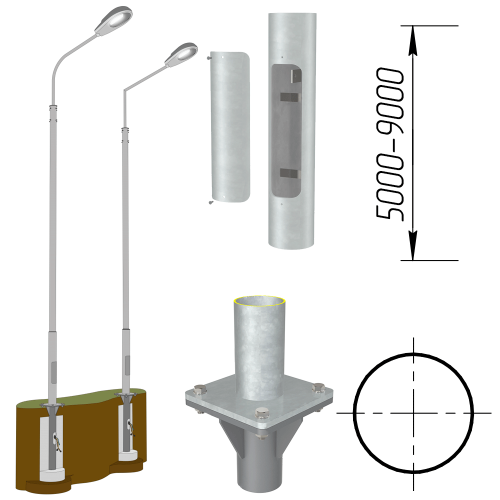

Опора освещения трубчатая фланцевая - ОТ3Ф

Трубчатая опора освещения устанавливаемая с помощью фланцевого крепления

Обозначение опоры

H, м
рабочая высота
(высота надземной
части)

H1, м
высота
подземной части

АхА, мм размер опорного фланца

Масса, кг

ОТ3ф-5,0

5

 1,5-2,0

300х300

92

ОТ3ф-6,0

6

1,5-2,0

300х300

107

ОТ3ф-7,0

7

 1,5-2,0

 300х300

124

ОТ3ф-8,0

8

1,5-2,0

300х300

138

ОТ3ф-9,0

9

1,5-2,0

300х300

153

Маркировка опоры ОТ3Ф-Х
ОТ3Ф – опора трубчатая фланцевая
Х – рабочая (надземная) высота


Для освещения жилых дворов, автозаправочных станций, парковок, прилегающих к торговым комплексам открытых территорий, уличных кафе и ресторанов, городских скверов, аллей и парков, набережных и проспектов, школ, детских садов и прочих объектов коммерческого или муниципального назначения, используются трубчатые опоры ОТ3. Изготовленные на нашем предприятии, эти опоры гармонично впишутся в любой ландшафт, городской стиль или тематическую обстановку.

Наш завод изготавливает и поставляет опоры ОТ3ф в нескольких исполнениях. Надземная длина конструкции варьируется в пределах от 5 до 9 метров, при этом опора погружается в грунт (при установке) на глубину от полутора до двух метров.

Конструкция опор предполагает подвод электропитания исключительно траншейным (подземным) способом, для чего имеются специальные отверстия (рабочие лючки). Один из этих лючков, используемый для ввода питающего кабеля внутрь опоры, расположен в нижней (подземной) части опоры; второй, предназначенный для обслуживания проводов и кабелей, в верхней.

Изготавливается опора ОТ3 из металлических электросварных прямошовных труб согласно ГОСТ 10704-91. После того, как конструкция собрана и проверена на прочность, она проходит процесс специальной обработки, в ходе которого на её поверхность наносится защитное покрытие. Из множества методов нанесения защитного покрытия, мы остановились на методе горячего цинкования(подробно информация в ГОСТ 9.307-89), так как только данный метод способен обеспечить оптимальный уровень адгезии покрытия к поверхности опоры. Этот слой надежно защищает металлическую опору от агрессивного воздействия окружающей среды. В результате, после такой обработки, срок службы трубчатой опоры освещения значительно увеличился и достиг отметки 25-30 лет.

Поверхность металлической опоры освещения может быть дополнительно обработана лакокрасочными материалами в указанной заказчиком цветовой гамме. Данную информацию (о типе покрытия и необходимого цвета) обязательно сообщайте при оформлении заказа.

Трубчатая опора освещения ОТ3ф устанавливается на фундаментный блок (марка блока указана для каждой фланцевой опоры отдельно) с помощью болтового фланцевого соединения. Данный метод крепления обеспечивает опоре освещения дополнительную возможность – ремонтопригодность на протяжении всего срока эксплуатации. Сам способ установки прост – подготавливается грунтовый котлован соответствующего размера. После устанавливается фундаментный блок, отцентровывается и бетонируется. После того как бетон застынет – основание готово к установке опоры.
