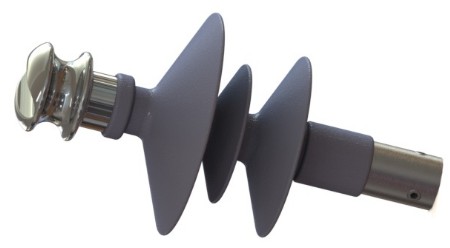

Штыревые полимерные изоляторы ШПУ

Штыревые полимерные изоляторы ШПУ и ШП предназначены для изоляции и крепления проводов на воздушных линиях электропередач и в распределительных устройствах электростанций и подстанций переменного тока напряжением 6, 10 кВ.

Изоляторы ШПУ-10 могут использоваться вместо фарфоровых изоляторов ШФ-10Г и стеклянных изоляторов ШC-10Д с той же схемой монтажа.

Для крепления проводов к этим изоляторам применяются традиционные способы: проволочная вязка ВШ-1 и спиральная вязка серии ВС и ПВС. Возможна укладка провода в верхнюю канавку с прижимом плашкой сверху. Применение колпачков при монтаже изолятора на штырь не требуется.

Монтаж заключается в надевании металлической трубы изолятора на штырь и затягивании винта стягивающего хомута.

Преимущества полимерных изоляторов:

время монтажа меньше минуты, простой процесс монтажа;
отсутствие хрупких деталей изолятора;
маленький вес снижает транспортные расходы;
высокая термостойкость;
гидрофобность, устойчивость к загрязнениям;

Полимерные изоляторы имеют надежную кремнийорганическую оболочку, срок эксплуатации изделий превышает 30 лет.

Марка		ШП-10	ШП-20	ШПУ-10	ШПУ-20	ШПУ-35
Номинальное напряжение, кВ		10	20	10	20	35
Минимальная разрушающая сила при изгибе, кН		12.5				13
Длина пути утечки, мм		340	480	280	420	750
Выдерживаемые напряжения, кВ не менее	полного грозового импульса	100	135	110	145	230
	напряжение промышленной частоты в сухом состоянии	65	85	65	85	135
	напряжение промышленной частоты под дождем	45	65	45	65	90
	пробивное напряжение в изоляционной среде	160	180	180	200	270
Длина изоляционной части, мм		90	120	100	120	170
Строительная высота, мм		105	135	105	135	275
Масса, кг		1.3	1.7	1.5	1.9	2.7

Чтобы купить или сделать заказ позвоните или сделайте заявку на сайте. Узнать цену изоляторов можно по телефону 8 (800) 100 53 12 или по электронной почте info@leprf.ru

Получить товар можно самостоятельно на нашем складе. Наша доставка возможна в любую точку страны. Цена доставки зависит от массы, объема заказа и адреса получателя
