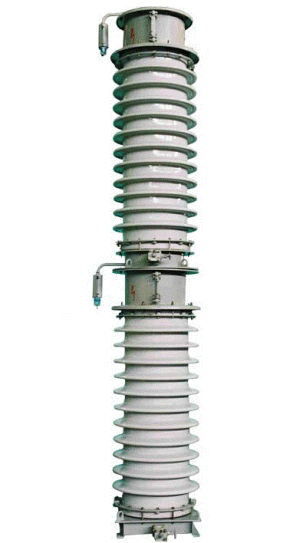

Данный трансформатор НКФ-220-58У1 (ХЛ1, Т1) является преобразователем параметров переменного тока. Его предназначение - питание электрических измерительных приборов, защитных устройств в электрических системах переменного тока частотой 50 Гц с номинальными напряжениями от 110 до 330 кВ включительно.
Условия эксплуатации трансформатора:
- высота над уровнем моря - не более 1000 метров;
- окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;
- требования пожарной безопасности - ГОСТ 12.1.004-91;
- требования техники безопасности ГОСТ 12.2.007.2-75.
УСТРОЙСТВО ТРАНСФОРМАТОРА
Трансформатор состоит из одного, двух или трех блоков. Каждый блок состоит из стержневого магнитопровода с двумя стержнями. Первичная обмотка (ВН) равномерно распределена по всем стержням магнитопроводов. Вторичные обмотки (НН), основные и дополнительная, расположены на нижнем стержне нижнего магнитопровода, имеющего наименьший потенциал по отношению к земле (один конец первичной обмотки заземляется).
Шихтованные магнитопроводы собраны из пластин электротехнической стали. Обмотки трансформаторов - слоевые, намотанные круглым или прямоугольным обмоточным проводом на бакелитовых цилиндрах.
