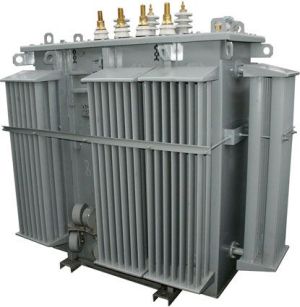

Силовые масляные понижающие трехфазные двухобмоточные трансформаторы общего назначения ТМ-400/10-У1 мощностью от 25 до 1600 кВА напряжением до 10 кВ предназначены для нужд народного хозяйства для внутренней и наружной установки.
Силовые трансформаторы ТМ-25 - 1600 производятся с номинальным напряжением:
- первичной обмотки (высокого напряжения) до 10 кВ включительно;
- вторичной обмотки (низкого напряжения) - до 0,4 кВ;
- вторичной обмотки (низкого напряжения) - 6,3 или 10,5;
- Обмотки трансформаторов медные.
- схемой и группой соединений - У/УН -0; Д/УН -11.
По согласованию с заказчиком возможны и другие сочетания напряжения.
Напряжение регулируется без возбуждения. Для этого трансформаторы оснащены высоковольтными переключателями, которые присоединяются к обмотке высокого напряжения и позволяют регулировать напряжение ступенями при отключенном от сети трансформаторе со стороны НН и ВН с диапазоном ±2 х 2,5 %.
КОНСТРУКЦИЯ ТРАНСФОРМАТОРОВ ТМ
Баки трансформаторов типа ТМ гофрированные и имеют прямоугольную форму. Для подъема бака и трансформатора в сборе используются крюки, расположенные под верхней рамой бака. На крышке бака имеется кран (пробка) для залива масла, внизу бака имеются пробка для спуска масла, кран(пробка) для взятия пробы, болт заземления.
Активная часть состоит из магнитопровода, изготовленного из холоднокатанной электротехнической стали, обмоток и высоковольтного переключателя. Активная часть трансформаторов ТМ имеет жесткое крепление с крышкой трансформатора.
Трансформатор заполнен трансформаторным маслом, имеющим пробивное напряжение в стандартном разряднике не менее 40 кВ. Маслорасширитель обеспечивает наличие масла при всех режимах работы трансформатора и колебаниях температуры окружающей среды. Воздухоосушитель для защиты масла от воздействия наружного воздуха заполнен сорбентом, который поглощает поступающую в трансформатор влагу.
Наружная поверхность бака окрашена атмосферостойкими светло-серыми порошковыми красками (возможно изменение тона окраски). Все уплотнения трансформатора выполнены из маслостойкой резины.
УСЛОВИЯ ЭКСПЛУАТАЦИИ ТРАНСФОРМАТОРА
- Окружающая среда не взрывоопасная, не содержащая токопроводящей пыли.
- Высота установки над уровнем моря не более 1000 м.
- Температура окружающей среды от -60°С до +40°С.
- Режим работы длительный.
- Трансформаторы не предназначены для работы в условиях тряски, вибраций, ударов, в химически агрессивной среде.
