Обозначение опоры |
H, м |
H1, м |
AxA, мм |
Масса, кг |
|
ОТ(133/108)ф-5,0 |
5 |
1,5-2,0 |
300х300 |
83 |
|
ОТ(133/108)ф-6,0 |
6 |
1,5-2,0 |
300х300 |
89 |
|
ОТ(133/108)ф-7,0 |
7 |
1,5-2,0 |
300х300 |
102,5 |
|
ОТ(133/108)ф-8,0 |
8 |
1,5-2,0 |
300х300 |
114 |
|
ОТ(133/108)ф-9,0 |
9 |
1,5-2,0 |
300х300 |
126 |

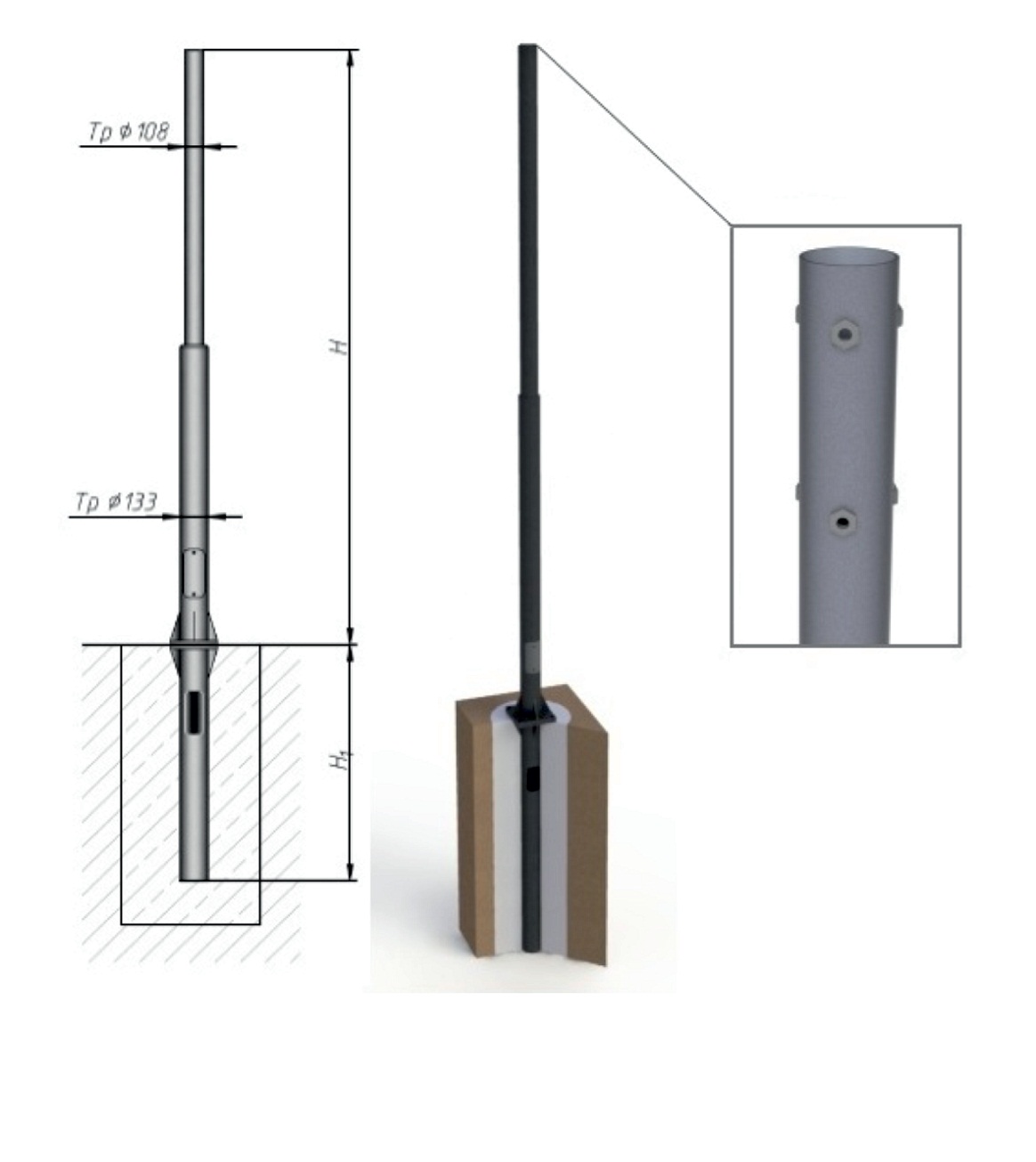

Маркировка опоры ОТХ/Х-Х1
ОТ– опора трубчатая фланцевая
Х/Х – соотношение диаметра опоры в нижней и верхней части конструкции
Х1 – рабочая (надземная) высота
Высокой популярностью на отечественном рынке пользуются трубчатые опоры освещения ОТ (133/108)ф. Эти опоры используются для качественного освещения крупных коммерческих или муниципальных объектов, к которым относятся: торговые площади, территории вокруг отдельно стоящих торговых центров, городские рынки, улицы и проспекты, транспортные развязки и остановки, детские сады и школы, парки и скверы, городские площади, парковочные участки и так далее.
Конструкция этих опор собирается из прямошовных электросварных труб строго по ГОСТ 10704-91. После сборки, на поверхность опоры ОТ(133/108), методом горячего цинкования, наносится специальное защитное покрытие, благодаря которому срок службы трубчатых опор достигает значения 25-30 лет. Это покрытие выполняет сугубо защитные функции и не играет никакой декоративной либо эстетичной роли.
Дополнительно, поверхность опоры может быть вскрыJта лакокрасочными материалами либо краской на порошковой основе. Фактура краски и выбранный заказчиком цвет – сообщается заранее, на стадии обработки и оформления заказа.
Трубчатые опоры освещения ОТ(133/108) выпускаются нашим предприятием в нескольких исполнениях. Модели различаются высотой рабочей (надземной) части, которая варьируется в пределах от 5 до 9 метров + высота закрепляемого в верхней части опоры кронштейна.
Особенности конструкции трубчатой опоры освещения заключаются в методе подвода питающего кабеля и способе установки опоры. Кабель подводится исключительно траншейным (подземным) способом. Для облегчения ввода провода в опору, в нижней части конструкции предусмотрен лючок. Для упрощения процесса обслуживания и монтажа кабеля – в надземной части опоры имеется еще один лючок.
Устанавливается фланцевая трубчатая опора освещения не в грунтовый котлован, а на специальный фундаментный блок. Процесс установки протекает так: подготавливается грунтовый котлован, монтируется фундаментный блок, отцентровывается и заливается бетоном. После того как бетон застыл – на основании, с помощью фланцевого соединения на болтах, закрепляется трубчатая опора освещения. Безусловным преимуществом такого способа установки конструкции является её ремонтопригодность на протяжении всего срока эксплуатации. Это означает, что в случае выхода опоры из строя – она оперативно демонтируется и заменяется на новую, без необходимости замены фундамента.
