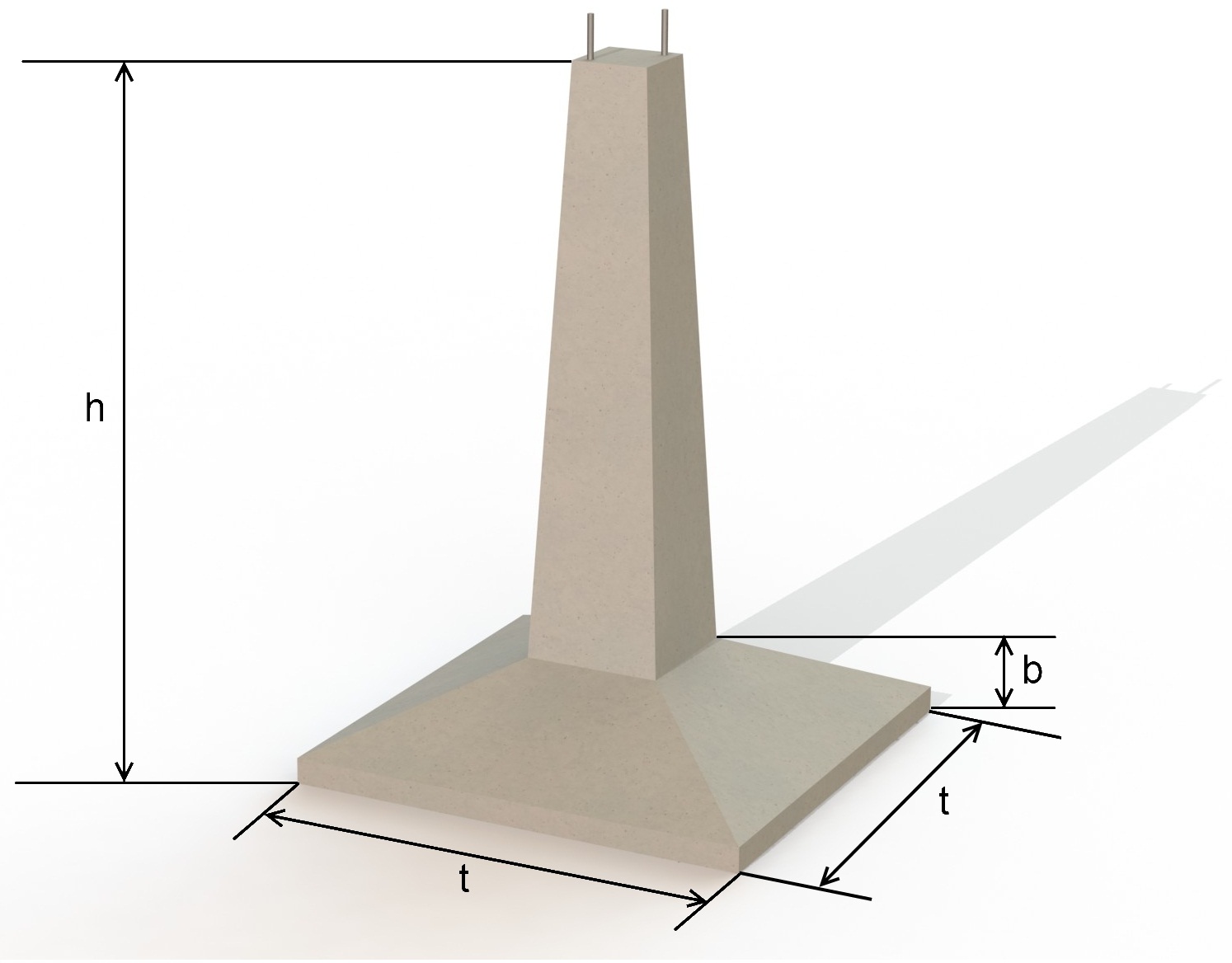

Марка изделия | Нормативно-техническая документация | Размеры, мм | Объем ед. м3 | Масса ед. тн | Морозо стойкость | Водo непрони цаемость | Класс бетона | Вагонная норма, шт | Тип подвижного состава | ||
---|---|---|---|---|---|---|---|---|---|---|---|
t | b | h | |||||||||
Ф1-2 | серия 3.407-115 в 2,3 | 1200 | 300 | 2700 | 0,59 | 1,5 | F150-200 | W4-8 | В30 | 24 | п/вагон |
ФК1-2 | серия 3.407-115 в 2, 3 | 1200 | 300 | 2200 | 0,54 | 1,4 | F150-200 | W4-8 | В30 | 24 | п/вагон |
Ф2-2 | серия 3.407-115 в 2, 3 | 1500 | 400 | 2700 | 0,96 | 2,4 | F150-200 | W4-8 | В27,5 | 14 | п/вагон |
Ф3-2 | серия 3.407-115 в 2, 3 | 1800 | 400 | 2700 | 1,17 | 2,9 | F150-200 | W4-8 | В27,5 | 12 | п/вагон |
Ф4-2 | серия 3.407-115 в 2, 3 | 2100 | 400 | 2700 | 1,36 | 3,4 | F150-200 | W4-8 | В27,5 | 9 | п/вагон |
Ф4-4 | серия 3.407-115 в 2, 3 | 2100 | 400 | 2700 | 1,36 | 3,4 | F150-200 | W4-8 | В27,5 | 9 | п/вагон |
Ф5-2 | серия 3.407-115 в 2, 3 | 2400 | 400 | 3200 | 1,79 | 4,5 | F150-200 | W4-8 | В27,5 | 9 | п/вагон |
Ф5-4 | серия 3.407-115 в 2, 3 | 2400 | 400 | 3200 | 1,79 | 4,5 | F150-200 | W4-8 | В27,5 | 9 | п/вагон |
Ф6-4 | серия 3.407-115 в 2, 3 | 2700 | 450 | 3200 | 2,24 | 5,8 | F150-200 | W4-8 | В27,5 | 6 | п/вагон |
Марка фундамента | Нормативно-техническая документация | Размеры, мм | Объем ед. м3 | Масса ед. тн | Морозо стойкость | Водo непрони цаемость | Класс бетона | Вагонная норма, шт | Тип подвижного состава | ||
---|---|---|---|---|---|---|---|---|---|---|---|
t | b | h | |||||||||
Ф1-А | серия 3.407-115 в 2, 3 | 1500 | 400 | 3200 | 1,0 | 2,5 | F150-200 | W4-8 | В27,5 | 12 | п/вагон |
Ф2-А | серия 3.407-115 в 2, 3 | 1800 | 400 | 3200 | 1,2 | 3,0 | F150-200 | W4-8 | В27,5 | 12 | п/вагон |
Ф3-А Ф3-А-350 | серия 3.407-115 в 2, 3 | 2100 | 400 | 3400 | 1,7 | 4,3 | F150-200 | W4-8 | В30 | 9 | п/вагон |
Ф4-А Ф4-А-350 | серия 3.407-115 в 2, 3 | 2400 | 400 | 3400 | 2,0 | 5,0 | F150-200 | W4-8 | В30 | 6 | п/вагон |
Ф5-А Ф5-А-48 Ф5-А-350 | серия 3.407-115 в 2, 3 | 2700 | 450 | 3400 | 2,5 | 6,5 | F150-200 | W4-8 | В30 | 6 | п/вагон |
Ф6-А Ф6-А-48 Ф6-А-350 | серия 3.407-115 в 2, 3 | 3000 / 2020 | 520 | 3400 | 2,7 | 6,8 | F150-200 | W4-8 | В30 | 6 или 4+8 плит ПН-1(2) | п/вагон |
Ф3-Ам | серия 3.407-115 в 2, 3 | 2100 | 400 | 3115 | 1,7 | 4,3 | F150-200 | W4-8 | В27,5 | 9 | п/вагон |
Ф4-Ам | серия 3.407-115 в 2, 3 | 2400 | 400 | 3115 | 2,0 | 5,0 | F150-200 | W4-8 | В30 | 6 | п/вагон |
Ф5-Ам | серия 3.407-115 в 2, 3 | 2700 | 450 | 3115 | 2,5 | 6,3 | F150-200 | W4-8 | В27,5 | 6 | п/вагон |
Ф6-Ам | серия 3.407-115 в 2, 3 | 3000 / 2020 | 520 | 3115 | 2,7 | 6,9 | F150-200 | W4-8 | В27,5 | 6 или 4+8 плит ПН-1(2) | п/вагон |
Марка фундамента | Состав изделия | Нормативно-техническая документация | Размеры, мм | Объем ед. м3 | Масса ед. тн | Морозо стойкость | Водo непрони цаемость | Класс бетона | Вагонная норма, шт | Тип подвижного состава | ||
---|---|---|---|---|---|---|---|---|---|---|---|---|
t | b | h | ||||||||||
ФС1-А ФС1-А-48 ФС1-А-350 | Ф6-А | серия 3.407-115 в 2, 3 | 2020 | 3000 | 3400 | 2,7 | 6,8 | F150-200 | W4-8 | В30 | 4 Ф6-А + 8 ПН-1А | п/вагон |
ПН-1А | 1700 | 3000 | 380 | 0,76 | 1,9 | F150-200 | W4-8 | В25 | ||||
ФС2-А ФС2-А-48 ФС2-А-350 | Ф6-А | серия 3.407-115 в 2, 3 | 2020 | 3000 | 3400 | 2,7 | 6,8 | F150-200 | W4-8 | В30 | 4 Ф6-А + 8 ПН-2А | п/вагон |
ПН-2А | 2200 | 3000 | 380 | 0,97 | 2,4 | F150-200 | W4-8 | В25 | ||||
ФС1-АМ | Ф6-Ам Ф6-Амс | серия 3.407-115 в 2, 3 13478 ТМ | 2020 | 3000 | 3115 | 2,7 | 6,9 | F150-200 | W4-8 | В30 | 4 Ф6-А + 8 ПН-1А | п/вагон |
ПН-1А | серия 3.407-115 в 2, 3 | 1700 | 3000 | 380 | 0,76 | 1,9 | F150-200 | W4-8 | В25 | |||
ФС2-АМ | Ф6-Ам Ф6-Амс | серия 3.407-115 в 2, 3 13478 ТМ | 2020 | 3000 | 3115 | 2,7 | 6,9 | F150-200 | W4-8 | В30 | 4 Ф6-А + 8 ПН-2А | п/вагон |
ПН-2А | серия 3.407-115 в 2, 3 | 2200 | 3000 | 380 | 0,97 | 2,4 | F150-200 | W4-8 | В25 |
Марка фундамента | Состав изделия | Нормативно-техническая документация | Размеры, мм | Объем ед. м3 | Масса ед. тн | Морозо стойкость | Водo непрони цаемость | Класс бетона | Вагон. норма, шт | Тип подвижного состава | ||
---|---|---|---|---|---|---|---|---|---|---|---|---|
t | b | h | ||||||||||
ФПС5-А ФПС5-А-48 ФПС5-А-350 | Ф5-А | серия 3.407-115 в 2, 3 | 2700 | 450 | 3400 | 2,5 | 6,5 | F150-200 | W4-8 | В30 | 6 | п/вагон |
СФ1-Н | - | 400 | 1800 | 0,27 | 0,7 | F150-200 | W4-8 | В30 | ||||
ФПС6-2 | Ф6Нс | серия 3.407-115 в 2, 3 | 2700 | 450 | 3200 | 2,7 | 6,8 | F150-200 | W4-8 | В30 | 6 | п/вагон |
СФ1-2 | - | 400 | 1800 | 0,76 | 1,9 | F150-200 | W4-8 | В30 | ||||
ФПС6-4 | Ф6Нс | серия 3.407-115 в 2, 3 | 2700 | 450 | 3200 | 2,7 | 6,9 | F150-200 | W4-8 | В30 | 6 | п/вагон |
СФ1-4 | - | 400 | 1800 | 0,76 | 1,9 | F150-200 | W4-8 | В30 | ||||
ФСС1-4 | ПФ1-2С | серия 3.407-115 в 2, 3 | 3500 / 2700 | 600 | - | 2,7 | 6,9 | F150-200 | W4-8 | В30 | 4 | п/вагон |
СФ4-4С | - | 400 | 2300 | 0,37 | 0,92 | F150-200 | W4-8 | В30 | ||||
ФСП1-А ФСП1-А-48 ФСП1-А-350 | Ф6-А | серия 3.407-115 в 2, 3 | 2020 | 3000 | 3400 | 2,7 | 6,8 | F150-200 | W4-8 | В30 | 4 | п/вагон |
ПН-1А | 1700 | 3000 | 380 | 0,76 | 1,9 | |||||||
СФ1-Нт | - | 400 | 1800 | 0,76 | 1,9 | |||||||
ФСП2-А ФСП2-А-48 ФСП2-А-350 | Ф6-А | серия 3.407-115 в 2, 3 | 2020 | 3000 | 3400 | 2,7 | 6,8 | F150-200 | W4-8 | В30 | 4 | п/вагон |
ПН-2А | 2200 | 3000 | 380 | 0,97 | 2,4 | |||||||
СФ1-Нт | - | 400 | 1800 | 0,76 | 1,9 |
Марка фундамента | Нормативно-техническая документация | Размеры, мм | Объем ед. м3 | Масса ед. тн | Морозо стойкость | Водo непрони цаемость | Класс бетона | Вагон.норма, шт | Тип подвижного состава | ||
---|---|---|---|---|---|---|---|---|---|---|---|
t | b | h | |||||||||
Ф3-А5 | серия 3.407-115 в 2, 3 | 2100 | 400 | 3400 | 1,8 | 4,5 | F150-200 | W4-8 | В30 | 9 | п/вагон |
Ф5-А5 Ф5-А5-48 | серия 3.407-115 в 2, 3 | 2700 | 450 | 3400 | 2,5 | 6,25 | F150-200 | W4-8 | В30 | 6 | п/вагон |
Марка фундамента | Нормативно-техническая документация | Размеры, мм | Объем ед. м3 | Масса ед. тн | Морозо стойкость | Водо непрони цаемость | Класс бетона | Вагон. норма, шт | Тип подвижного состава | ||
---|---|---|---|---|---|---|---|---|---|---|---|
t | b | h | |||||||||
Ф3-05 | серия 3.407-115 в 2, 3 | 1800 | 400 | 2700 | 1,17 | 2,9 | F150-200 | W4-8 | В25 | 12 | п/вагон |
Ф4-05 | серия 3.407-115 в 2, 3 | 2000 | 400 | 2700 | 1,33 | 3,4 | F150-200 | W4-8 | В25 | 9 | п/вагон |
ФК2-07 | 8593-25-30а | 1500 | 400 | 1700 | 0,79 | 1,98 | F150-200 | W4-8 | В27,5 | * | п/вагон |
ФК3-07 | 8593-25-29б | 1800 | 400 | 1700 | 1,0 | 2,5 | F150-200 | W4-8 | В27,5 | 18 | п/вагон |
ФК4-07 | 25-302-25-14а | 2000 | 400 | 1700 | 1,16 | 2,9 | F150-200 | W4-8 | В27,5 | * | п/вагон |
Марка фундамента | Нормативно-техническая документация | Размеры, мм | Объем ед. м3 | Масса ед. тн | Морозо стойкость | Водо непрони цаемость | Класс бетона | Вагон. норма, шт | Тип подвижного состава | ||
---|---|---|---|---|---|---|---|---|---|---|---|
t | b | h | |||||||||
НФ1 НФ-1 г | 25-302-25-11а | 2700 | 400 | 3900 | 2,6 | 6,8 | F150-200 | W4-8 | В30 | 6 | полувагон |
Для удобства выбора, мы скомпоновали некоторые фундаменты в единые таблицы:
В зависимости от решения оголовка фундаменты могут быть предназначены под металлические опоры закрепляемые с помощью двух или четырех болтов с базой 250 мм и диаметром 42(маркировка фундамента Ф3-А) и 48(маркировка фундамента Ф3-А-48) мм, а также с базой 350 мм и диаметром болтов 56 мм (маркировка фундамента Ф3-А-350). Под стойки опор с оттяжками применяются фундаменты со штырем. Подножники под анкерно-угловые опоры с модернизированным оголовником имеют наклонную стойку и оголовок с карманами под болты. Фундаменты с глубиной заложения 5 и более метров выполняются составными из двух элементов: дополнительной стойки и самого грибовидного фундамента.
Типы фундаментов | Напряжение линии и цепность, при которых возможна прямая замена без выполнения расчета | |
---|---|---|
По серии 3.407-115 | По серии 3.407.1-144 | |
Ф1-2 | Ф1,5*1-2 | ВЛ 35-330 кВ |
Ф2-2 | Ф1,5*1,5-2 | |
Ф3-2 | Ф1,5*2,2-2 | |
Ф4-2 | Ф2*2,1-2 | |
Ф5-2 | Ф2*2,8-2 | |
ФП6-2 | ФП2*3,5-2 | |
Ф4-4 | Ф2*2,1-4 | ВЛ 35-330 кВ |
Ф5-4 | Ф2*2,8-4 | |
Ф6-4 | Ф2*3,5-4 | |
ФП6-4 | ФП2*3,5-4 | |
ФС1-4 | Ф2,7*3,5-4 | |
ФС2-4 | Ф2,7*4,5-4 | |
Ф1-А | Ф2*1,6-А | ВЛ 35 кВ одноцепные и двухцепные ВЛ 110 кВ одноцепные |
Ф2-А | Ф2*1,6-А | |
Ф3-А | Ф2*2,3-А | |
Ф4-А | Ф2*3,0-А | ВЛ 220 кВ одноцепные ВЛ 330 кВ одноцепные |
Ф5-А* | Ф2*3,6-А | |
ФП5-А* | ФП2,7*3,7-А | |
ФС1-А* | Ф2,7*4,5-А | |
ФС2-А* | ФП2,7*4,2-А | |
Ф3-А-350 | Ф2*2,3-А-350 | ВЛ 330 кВ двухцепные |
Ф4-А-350 | Ф2*3,0-А-350 | |
Ф5-А-350 | Ф2*3,6-А-350 | |
ФП5-А-350 | ФП2,7*2,7-А-350 | |
Ф3-А5* | Ф2*2,3-А5 | 500 кВ |
Ф5-А5* | Ф2*3,6-А5 | |
ФП5-А5* | ФП2,7*2,7-А5 | |
ФС1-А5с* | Ф2,7*3,5-А5 | |
ФС2-А5с* | Ф2,7*4,5-А5 | |
ФС1-А5н* | Ф2,7*4,5-А5 | |
ФС2-А5н* | ФП2,7*4,2-А5 |
