Анкерно-угловые опоры ЛЭП-500 кВ

Высоковольтные линии с напряжением 500 кВ передают электроэнергию на очень большие расстояния и обеспечивают крупных потребителей. Анкерно-угловые опоры при этом обеспечивают необходимое натяжение проводов. Также они незаменимы на поворотах трассы и могут использоваться в качестве концевых опор.

Анкерно-угловые опоры, рассчитанные на 500 кВ, выпускаются либо по унифицированным чертежам, либо по проектам заказчика. Они изготавливаются из стали. И затем оцинковываются.

Шифр опоры	Масса без цинкового покрытия, кг	Масса с цинковым покрытием, кг
У1	14405	14837
У1+5	16166	16650
У1+12	18678	19238
У2	15451	15914
У2+5	17212	17727
У2+12	19724	20315
У1К	15558	16025
У2К	16637	17136
У2К+5	18398	18949
У2К+12	20910	21537
У1Т	15983	16462
У1Т+5	17743	18275
У1Т+12	20256	20863
У2Т	17029	17590
У2Т+5	18790	19403
У2Т+12	21302	21991
У2А	12941	13331
У2А+5	14701	15144
УО500-1	12080	12551
УО500-1+13	17651	18340
УО500-1+5	14318	14876
УО500-3	14174	14727
УО500-3+13	20944	21761
УО500-3+5	16906	17565
УОК500-1	13343	13863
УОК500-1+13	18908	19646
УОК500-1+5	15575	16183
УОК500-3	15530	16136
УОК500-3+13	22311	23181
УОК500-3+5	18273	18986
УСТ 500-3+13	36280	37695
УСТ 500-3+5	25804	26810
УС500-1	14723	15297
УС500-1+5	19643	20409
УС500-1+13	28591	29709
УС500-3	17791	18483
УС500-3+5	23878	24809
УС500-3+13	34412	35754
УСК500-1	15965	16588
УСК500-1+5	20884	21699
УСК500-1+13	29833	30996
УСК500-3	19125	19871
УСК500-3+5	25229	26213
УСК500-3+13	35766	37761
УСТ500-1+5	21509	22347
УСТ500-1+13	30460	31648
УСТ500-3+5	25804	26810
УСТ500-3+13	36280	37695
УСКТ500-1+5	21771	22620
УСКТ500-1+13	30719	31917
УСКТ500-3+5	26006	27020
УСКТ500-3+13	36540	37965

Щелкните на опору, для перехода по странице

Шифр опоры	У1
Тип опоры	Анкерно-угловые
Цепность	Одноцепные
Марка проводов	3хАС-400/51, 3хАС500/64
Марка троса	ТК-11
№ чертежа монтажной схемы	3539тм
Масса опоры по черт. КМ без цинка в кг	14405
Масса опоры по черт. КМ с цинком в кг	14837

Шифр опоры	У1+5
Тип опоры	Анкерно-угловые
Цепность	Одноцепные
Марка проводов	3хАС-400/51, 3хАС500/64
Марка троса	ТК-11
№ чертежа монтажной схемы	3539тм
Масса опоры по черт. КМ без цинка в кг	16166
Масса опоры по черт. КМ с цинком в кг	16650

Шифр опоры	У1+12
Тип опоры	Анкерно-угловые
Цепность	Одноцепные
Марка проводов	3хАС-400/51, 3хАС500/64
Марка троса	ТК-11
№ чертежа монтажной схемы	3539тм
Масса опоры по черт. КМ без цинка в кг	18678
Масса опоры по черт. КМ с цинком в кг	19238

Шифр опоры	У2
Тип опоры	Анкерно-угловые
Цепность	Одноцепные
Марка проводов	3хАС-400/51, 3хАС500/64
Марка троса	ТК-11
№ чертежа монтажной схемы	3539тм
Масса опоры по черт. КМ без цинка в кг	15451
Масса опоры по черт. КМ с цинком в кг	15914

Шифр опоры	У2+5
Тип опоры	Анкерно-угловые
Цепность	Одноцепные
Марка проводов	3хАС-400/51, 3хАС500/64
Марка троса	ТК-11
№ чертежа монтажной схемы	3539тм
Масса опоры по черт. КМ без цинка в кг	17212
Масса опоры по черт. КМ с цинком в кг	17727

Шифр опоры	У2+12
Тип опоры	Анкерно-угловые
Цепность	Одноцепные
Марка проводов	3хАС-400/51, 3хАС500/64
Марка троса	ТК-11
№ чертежа монтажной схемы	3539тм
Масса опоры по черт. КМ без цинка в кг	19724
Масса опоры по черт. КМ с цинком в кг	20315

Шифр опоры	У1k
Тип опоры	Анкерно-угловые
Цепность	Одноцепные
Марка проводов	3хАС-400/51, 3хАС500/64
Марка троса	ТК-11
№ чертежа монтажной схемы	3539тм
Масса опоры по черт. КМ без цинка в кг	15558
Масса опоры по черт. КМ с цинком в кг	16025

Шифр опоры	У2k
Тип опоры	Анкерно-угловые
Цепность	Одноцепные
Марка проводов	3хАС-400/51, 3хАС500/64
Марка троса	ТК-11
№ чертежа монтажной схемы	3539тм
Масса опоры по черт. КМ без цинка в кг	16637
Масса опоры по черт. КМ с цинком в кг	17136

Шифр опоры	У2k+5
Тип опоры	Анкерно-угловые
Цепность	Одноцепные
Марка проводов	3хАС-400/51, 3хАС500/64
Марка троса	ТК-11
№ чертежа монтажной схемы	3539тм
Масса опоры по черт. КМ без цинка в кг	18398
Масса опоры по черт. КМ с цинком в кг	18949

Шифр опоры	У2k+12
Тип опоры	Анкерно-угловые
Цепность	Одноцепные
Марка проводов	3хАС-400/51, 3хАС500/64
Марка троса	ТК-11
№ чертежа монтажной схемы	3539тм
Масса опоры по черт. КМ без цинка в кг	20910
Масса опоры по черт. КМ с цинком в кг	21537

Шифр опоры	У1Т
Тип опоры	Анкерно-угловые
Цепность	Одноцепные
Марка проводов	3хАС-400/51, 3хАС500/64
Марка троса	ТК-11
№ чертежа монтажной схемы	3539тм
Масса опоры по черт. КМ без цинка в кг	15983
Масса опоры по черт. КМ с цинком в кг	16462

Шифр опоры	У1Т+5
Тип опоры	Анкерно-угловые
Цепность	Одноцепные
Марка проводов	3хАС-400/51, 3хАС500/64
Марка троса	ТК-11
№ чертежа монтажной схемы	3539тм
Масса опоры по черт. КМ без цинка в кг	17743
Масса опоры по черт. КМ с цинком в кг	18275

Шифр опоры	У1Т+12
Тип опоры	Анкерно-угловые
Цепность	Одноцепные
Марка проводов	3хАС-400/51, 3хАС500/64
Марка троса	ТК-11
№ чертежа монтажной схемы	3539тм
Масса опоры по черт. КМ без цинка в кг	20256
Масса опоры по черт. КМ с цинком в кг	20863

Шифр опоры	У2Т
Тип опоры	Анкерно-угловые
Цепность	Одноцепные
Марка проводов	3хАС-400/51, 3хАС500/64
Марка троса	ТК-11
№ чертежа монтажной схемы	3539тм
Масса опоры по черт. КМ без цинка в кг	17029
Масса опоры по черт. КМ с цинком в кг	17590

Шифр опоры	У2Т+5
Тип опоры	Анкерно-угловые
Цепность	Одноцепные
Марка проводов	3хАС-400/51, 3хАС500/64
Марка троса	ТК-11
№ чертежа монтажной схемы	3539тм
Масса опоры по черт. КМ без цинка в кг	18790
Масса опоры по черт. КМ с цинком в кг	19403

Шифр опоры	У2Т+12
Тип опоры	Анкерно-угловые
Цепность	Одноцепные
Марка проводов	3хАС-400/51, 3хАС500/64
Марка троса	ТК-11
№ чертежа монтажной схемы	3539тм
Масса опоры по черт. КМ без цинка в кг	21302
Масса опоры по черт. КМ с цинком в кг	21991

Шифр опоры	У2А
Тип опоры	Анкерно-угловые
Цепность	Одноцепные
Марка проводов	3хАС-400/51, 3хАС500/64
Марка троса	ТК-11
№ чертежа монтажной схемы	3610тм-т1
Масса опоры по черт. КМ без цинка в кг	12941
Масса опоры по черт. КМ с цинком в кг	13331

Шифр опоры	У2А+5
Тип опоры	Анкерно-угловые
Цепность	Одноцепные
Марка проводов	3хАС-400/51, 3хАС500/64
Марка троса	ТК-11
№ чертежа монтажной схемы	3610тм-т1
Масса опоры по черт. КМ без цинка в кг	14701
Масса опоры по черт. КМ с цинком в кг	15144

Шифр опоры	УО500-1
Тип опоры	Анкерно-угловые
Цепность	Одноцепные
Марка проводов	3хАnС400/51
Марка троса	АnС70/72
№ чертежа монтажной схемы	3.407.2-155.2-06 КМ, ОДП ЭСП
Масса опоры по черт. КМ без цинка в кг	12080
Масса опоры по черт. КМ с цинком в кг	12551

Шифр опоры	УО500-1+13
Тип опоры	Анкерно-угловые
Цепность	Одноцепные
Марка проводов	3хАnС400/51
Марка троса	АnС70/72
№ чертежа монтажной схемы	3.407.2-155.2-06 КМ, ОДП ЭСП
Масса опоры по черт. КМ без цинка в кг	17651
Масса опоры по черт. КМ с цинком в кг	18340

Шифр опоры	УО500-1+5
Тип опоры	Анкерно-угловые
Цепность	Одноцепные
Марка проводов	3хАnС400/51
Марка троса	АnС70/72
№ чертежа монтажной схемы	3.407.2-155.2-06 КМ, ОДП ЭСП
Масса опоры по черт. КМ без цинка в кг	14318
Масса опоры по черт. КМ с цинком в кг	14876

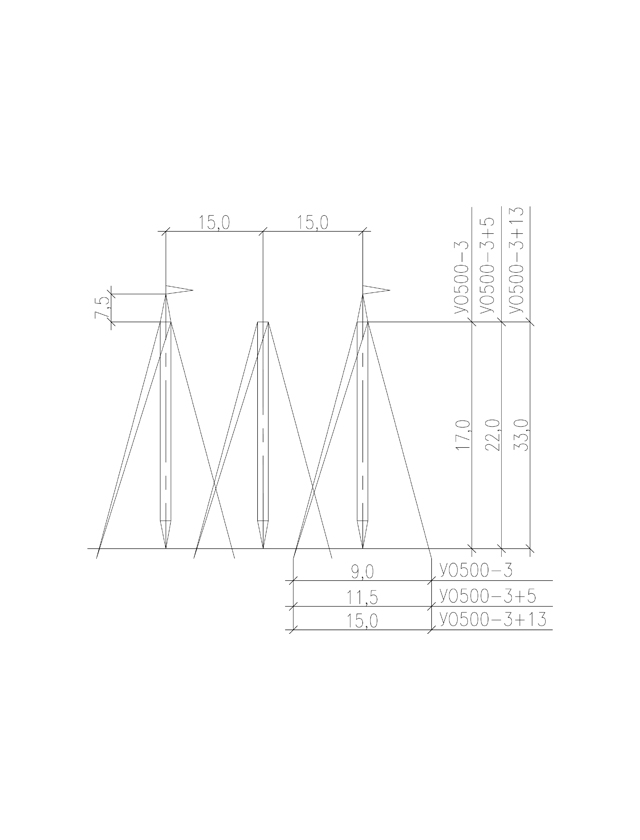

Шифр опоры	УО500-3
Тип опоры	Анкерно-угловые
Цепность	Одноцепные
Марка проводов	3хАnС400/51
Марка троса	АnС70/72
№ чертежа монтажной схемы	3.407.2-160.2-06 КМ, ОДП ЭСП
Масса опоры по черт. КМ без цинка в кг	14174
Масса опоры по черт. КМ с цинком в кг	14727

Шифр опоры	УО500-3+13
Тип опоры	Анкерно-угловые
Цепность	Одноцепные
Марка проводов	3хАnС400/51
Марка троса	АnС70/72
№ чертежа монтажной схемы	3.407.2-160.2-06 КМ, ОДП ЭСП
Масса опоры по черт. КМ без цинка в кг	20944
Масса опоры по черт. КМ с цинком в кг	21761

Шифр опоры	УО500-3+5
Тип опоры	Анкерно-угловые
Цепность	Одноцепные
Марка проводов	3хАnС400/51
Марка троса	АnС70/72
№ чертежа монтажной схемы	3.407.2-160.2-06 КМ, ОДП ЭСП
Масса опоры по черт. КМ без цинка в кг	16906
Масса опоры по черт. КМ с цинком в кг	17565

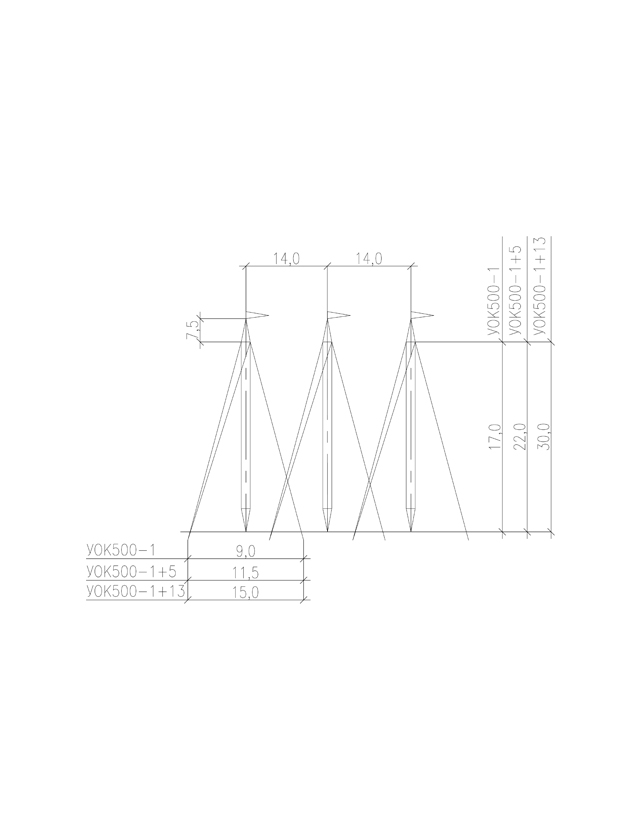

Шифр опоры	УОК500-1
Тип опоры	Анкерно-угловые
Цепность	Одноцепные
Марка проводов	3хАnС400/51
Марка троса	АnС70/72
№ чертежа монтажной схемы	3.407.2-155.2-07 КМ, ОДП ЭСП
Масса опоры по черт. КМ без цинка в кг	13343
Масса опоры по черт. КМ с цинком в кг	13863

Шифр опоры	УОК500-1+13
Тип опоры	Анкерно-угловые
Цепность	Одноцепные
Марка проводов	3хАnС400/51
Марка троса	АnС70/72
№ чертежа монтажной схемы	3.407.2-155.2-07 КМ, ОДП ЭСП
Масса опоры по черт. КМ без цинка в кг	18908
Масса опоры по черт. КМ с цинком в кг	19646

Шифр опоры	УОК500-1+5
Тип опоры	Анкерно-угловые
Цепность	Одноцепные
Марка проводов	3хАnС400/51
Марка троса	АnС70/72
№ чертежа монтажной схемы	3.407.2-155.2-07 КМ, ОДП ЭСП
Масса опоры по черт. КМ без цинка в кг	15575
Масса опоры по черт. КМ с цинком в кг	16183

Шифр опоры	УОК500-3
Тип опоры	Анкерно-угловые
Цепность	Одноцепные
Марка проводов	3хАnС400/51
Марка троса	АnС70/72
№ чертежа монтажной схемы	3.407.2-160.2-07 КМ, ОДП ЭСП
Масса опоры по черт. КМ без цинка в кг	15530
Масса опоры по черт. КМ с цинком в кг	16136

Шифр опоры	УОК500-3+13
Тип опоры	Анкерно-угловые
Цепность	Одноцепные
Марка проводов	3хАnС400/51
Марка троса	АnС70/72
№ чертежа монтажной схемы	3.407.2-160.2-07 КМ, ОДП ЭСП
Масса опоры по черт. КМ без цинка в кг	22311
Масса опоры по черт. КМ с цинком в кг	23181

Шифр опоры	УОК500-3+5
Тип опоры	Анкерно-угловые
Цепность	Одноцепные
Марка проводов	3хАnС400/51
Марка троса	АnС70/72
№ чертежа монтажной схемы	3.407.2-160.2-07 КМ, ОДП ЭСП
Масса опоры по черт. КМ без цинка в кг	18273
Масса опоры по черт. КМ с цинком в кг	18986

Шифр опоры	УСТ 500-3+13
Тип опоры	Анкерно-угловые
Цепность	Одноцепные
Марка проводов	3хАnС400/51
Марка троса	АnС70/72
№ чертежа монтажной схемы	3.407.2-160-03 КМ, ОДП ЭСП
Масса опоры по черт. КМ без цинка в кг	36280
Масса опоры по черт. КМ с цинком в кг	37695

Шифр опоры	УСТ 500-3+5
Тип опоры	Анкерно-угловые
Цепность	Одноцепные
Марка проводов	3хАnС400/51
Марка троса	АnС70/72
№ чертежа монтажной схемы	3.407.2-160-03 КМ, ОДП ЭСП
Масса опоры по черт. КМ без цинка в кг	25804
Масса опоры по черт. КМ с цинком в кг	26810

Шифр опоры	УС500-1
Тип опоры	Анкерно-угловые
Цепность	Одноцепные
Марка проводов	3хАС-400/51, 3хАС500/64
Марка троса	ТК-11
№ чертежа монтажной схемы	3.407.2-155
Масса опоры по черт. КМ без цинка в кг	14723
Масса опоры по черт. КМ с цинком в кг	15297

Шифр опоры	УС500-1+5
Тип опоры	Анкерно-угловые
Цепность	Одноцепные
Марка проводов	3хАС-400/51, 3хАС500/64
Марка троса	ТК-11
№ чертежа монтажной схемы	3.407.2-155
Масса опоры по черт. КМ без цинка в кг	19643
Масса опоры по черт. КМ с цинком в кг	20409

Шифр опоры	УС500-1+13
Тип опоры	Анкерно-угловые
Цепность	Одноцепные
Марка проводов	3хАС-400/51, 3хАС500/64
Марка троса	ТК-11
№ чертежа монтажной схемы	3.407.2-155
Масса опоры по черт. КМ без цинка в кг	28591
Масса опоры по черт. КМ с цинком в кг	29709

Шифр опоры	УС500-3
Тип опоры	Анкерно-угловые
Цепность	Одноцепные
Марка проводов	3хАС-400/51, 3хАС500/64
Марка троса	ТК-11
№ чертежа монтажной схемы	3.407.2-160
Масса опоры по черт. КМ без цинка в кг	17791
Масса опоры по черт. КМ с цинком в кг	18483

Шифр опоры	УС500-3+5
Тип опоры	Анкерно-угловые
Цепность	Одноцепные
Марка проводов	3хАС-400/51, 3хАС500/64
Марка троса	ТК-11
№ чертежа монтажной схемы	3.407.2-160
Масса опоры по черт. КМ без цинка в кг	23878
Масса опоры по черт. КМ с цинком в кг	24809

Шифр опоры	УС500-3+13
Тип опоры	Анкерно-угловые
Цепность	Одноцепные
Марка проводов	3хАС-400/51, 3хАС500/64
Марка троса	ТК-11
№ чертежа монтажной схемы	3.407.2-160
Масса опоры по черт. КМ без цинка в кг	34412
Масса опоры по черт. КМ с цинком в кг	35754

Шифр опоры	УСК500-1
Тип опоры	Анкерно-угловые
Цепность	Одноцепные
Марка проводов	3хАС-400/51, 3хАС500/64
Марка троса	ТК-11
№ чертежа монтажной схемы	3.407.2-155
Масса опоры по черт. КМ без цинка в кг	15965
Масса опоры по черт. КМ с цинком в кг	16588

Шифр опоры	УСК500-1+5
Тип опоры	Анкерно-угловые
Цепность	Одноцепные
Марка проводов	3хАС-400/51, 3хАС500/64
Марка троса	ТК-11
№ чертежа монтажной схемы	3.407.2-155
Масса опоры по черт. КМ без цинка в кг	20884
Масса опоры по черт. КМ с цинком в кг	21699

Шифр опоры	УСК500-1+13
Тип опоры	Анкерно-угловые
Цепность	Одноцепные
Марка проводов	3хАС-400/51, 3хАС500/64
Марка троса	ТК-11
№ чертежа монтажной схемы	3.407.2-155
Масса опоры по черт. КМ без цинка в кг	29833
Масса опоры по черт. КМ с цинком в кг	30996

Шифр опоры	УСК500-3
Тип опоры	Анкерно-угловые
Цепность	Одноцепные
Марка проводов	3хАС-400/51, 3хАС500/64
Марка троса	ТК-11
№ чертежа монтажной схемы	3.407.2-160
Масса опоры по черт. КМ без цинка в кг	19125
Масса опоры по черт. КМ с цинком в кг	19871

Шифр опоры	УСК500-3+5
Тип опоры	Анкерно-угловые
Цепность	Одноцепные
Марка проводов	3хАС-400/51, 3хАС500/64
Марка троса	ТК-11
№ чертежа монтажной схемы	3.407.2-160
Масса опоры по черт. КМ без цинка в кг	25229
Масса опоры по черт. КМ с цинком в кг	26213

Шифр опоры	УСК500-3+13
Тип опоры	Анкерно-угловые
Цепность	Одноцепные
Марка проводов	3хАС-400/51, 3хАС500/64
Марка троса	ТК-11
№ чертежа монтажной схемы	3.407.2-160
Масса опоры по черт. КМ без цинка в кг	35766
Масса опоры по черт. КМ с цинком в кг	37761

Шифр опоры	УСТ500-1+5
Тип опоры	Анкерно-угловые
Цепность	Одноцепные
Марка проводов	3хАС-400/51, 3хАС500/64
Марка троса	ТК-11
№ чертежа монтажной схемы	3.407.2-155
Масса опоры по черт. КМ без цинка в кг	21509
Масса опоры по черт. КМ с цинком в кг	22347

Шифр опоры	УСТ500-1+13
Тип опоры	Анкерно-угловые
Цепность	Одноцепные
Марка проводов	3хАС-400/51, 3хАС500/64
Марка троса	ТК-11
№ чертежа монтажной схемы	3.407.2-155
Масса опоры по черт. КМ без цинка в кг	30460
Масса опоры по черт. КМ с цинком в кг	31648

Шифр опоры	УСТ500-3+5
Тип опоры	Анкерно-угловые
Цепность	Одноцепные
Марка проводов	3хАС-400/51, 3хАС500/64
Марка троса	ТК-11
№ чертежа монтажной схемы	3.407.2-160
Масса опоры по черт. КМ без цинка в кг	25804
Масса опоры по черт. КМ с цинком в кг	26810

Шифр опоры	УСТ500-3+13
Тип опоры	Анкерно-угловые
Цепность	Одноцепные
Марка проводов	3хАС-400/51, 3хАС500/64
Марка троса	ТК-11
№ чертежа монтажной схемы	3.407.2-160
Масса опоры по черт. КМ без цинка в кг	36280
Масса опоры по черт. КМ с цинком в кг	37695

Шифр опоры	УСКТ500-1+5
Тип опоры	Анкерно-угловые
Цепность	Одноцепные
Марка проводов	3хАС-400/51, 3хАС500/64
Марка троса	ТК-11
№ чертежа монтажной схемы	3.407.2-155
Масса опоры по черт. КМ без цинка в кг	21771
Масса опоры по черт. КМ с цинком в кг	22620

Шифр опоры	УСКТ500-1+13
Тип опоры	Анкерно-угловые
Цепность	Одноцепные
Марка проводов	3хАС-400/51, 3хАС500/64
Марка троса	ТК-11
№ чертежа монтажной схемы	3.407.2-155
Масса опоры по черт. КМ без цинка в кг	30719
Масса опоры по черт. КМ с цинком в кг	31917

Шифр опоры	УСКТ500-3+5
Тип опоры	Анкерно-угловые
Цепность	Одноцепные
Марка проводов	3хАС-400/51, 3хАС500/64
Марка троса	ТК-11
№ чертежа монтажной схемы	3.407.2-160
Масса опоры по черт. КМ без цинка в кг	26006
Масса опоры по черт. КМ с цинком в кг	27020

Шифр опоры	УСКТ500-3+13
Тип опоры	Анкерно-угловые
Цепность	Одноцепные
Марка проводов	3хАС-400/51, 3хАС500/64
Марка троса	ТК-11
№ чертежа монтажной схемы	3.407.2-160
Масса опоры по черт. КМ без цинка в кг	36540
Масса опоры по черт. КМ с цинком в кг	37965
